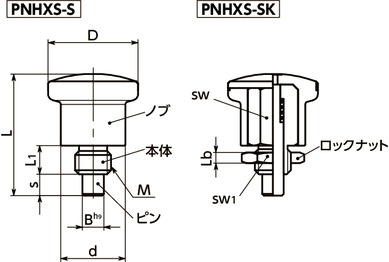

寸法・CAD・価格
単位 : mm
品番 | ロックナットの 有無 |
M ねじの呼び |
ピッチ | 並目/細目 | D | d | L | L1 | Lb | sw | sw1 | B | s | 荷重(N) min./max. |
質量 (g) |
ピンのせん断荷重 (N) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PNHXS-4-5-M8-S | - | M8 | 1.25 | 並目 | 21 | 15 | 27.5 | 6 | - | 10 | - | 4 | 5 | 4/12 | 14 | 1160 | 3,280 | 3,608 | CAD | カート | 在庫品 |
PNHXS-4-5-M8-1-S | - | M8 | 1 | 細目 | 21 | 15 | 27.5 | 6 | - | 10 | - | 4 | 5 | 4/12 | 14 | 1160 | 3,280 | 3,608 | CAD | カート | 在庫品 |
PNHXS-5-6-M10-S | - | M10 | 1.5 | 並目 | 25 | 18 | 34 | 8 | - | 12 | - | 5 | 6 | 6/16 | 25 | 1820 | 3,670 | 4,037 | CAD | カート | 在庫品 |
PNHXS-5-6-M10-1-S | - | M10 | 1 | 細目 | 25 | 18 | 34 | 8 | - | 12 | - | 5 | 6 | 6/16 | 25 | 1820 | 3,670 | 4,037 | CAD | カート | 在庫品 |
PNHXS-6-6-M10-S | - | M10 | 1.5 | 並目 | 25 | 18 | 34 | 8 | - | 12 | - | 6 | 6 | 6/16 | 26 | 2620 | 3,680 | 4,048 | CAD | カート | 在庫品 |
PNHXS-6-6-M10-1-S | - | M10 | 1 | 細目 | 25 | 18 | 34 | 8 | - | 12 | - | 6 | 6 | 6/16 | 26 | 2620 | 3,680 | 4,048 | CAD | カート | 在庫品 |
PNHXS-6-7-M12-S | - | M12 | 1.75 | 並目 | 28 | 20 | 40.5 | 10 | - | 14 | - | 6 | 7 | 10/23 | 40 | 2620 | 4,420 | 4,862 | CAD | カート | 在庫品 |
PNHXS-6-7-M12-1.5-S | - | M12 | 1.5 | 細目 | 28 | 20 | 40.5 | 10 | - | 14 | - | 6 | 7 | 10/23 | 40 | 2620 | 4,420 | 4,862 | CAD | カート | 在庫品 |
PNHXS-7-7-M12-S | - | M12 | 1.75 | 並目 | 28 | 20 | 40.5 | 10 | - | 14 | - | 7 | 7 | 10/23 | 41 | 3570 | 4,420 | 4,862 | CAD | カート | 在庫品 |
PNHXS-7-7-M12-1.5-S | - | M12 | 1.5 | 細目 | 28 | 20 | 40.5 | 10 | - | 14 | - | 7 | 7 | 10/23 | 41 | 3570 | 4,420 | 4,862 | CAD | カート | 在庫品 |
PNHXS-8-10-M16-S | - | M16 | 2 | 並目 | 33 | 23 | 47.5 | 12 | - | 17 | - | 8 | 10 | 11/35 | 66 | 4660 | 5,520 | 6,072 | CAD | カート | 在庫品 |
PNHXS-8-10-M16-1.5-S | - | M16 | 1.5 | 細目 | 33 | 23 | 47.5 | 12 | - | 17 | - | 8 | 10 | 11/35 | 67 | 4660 | 5,520 | 6,072 | CAD | カート | 在庫品 |
PNHXS-10-10-M16-S | - | M16 | 2 | 並目 | 33 | 23 | 47.5 | 12 | - | 17 | - | 10 | 10 | 11/35 | 69 | 7280 | 5,520 | 6,072 | CAD | カート | 在庫品 |
PNHXS-10-10-M16-1.5-S | - | M16 | 1.5 | 細目 | 33 | 23 | 47.5 | 12 | - | 17 | - | 10 | 10 | 11/35 | 70 | 7280 | 5,520 | 6,072 | CAD | カート | 在庫品 |
PNHXS-4-5-M8-SK | ○ | M8 | 1.25 | 並目 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4 | 5 | 4/12 | 17 | 1160 | 3,370 | 3,707 | CAD | カート | 在庫品 |
PNHXS-4-5-M8-1-SK | ○ | M8 | 1 | 細目 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4 | 5 | 4/12 | 17 | 1160 | 3,370 | 3,707 | CAD | カート | 在庫品 |
PNHXS-5-6-M10-SK | ○ | M10 | 1.5 | 並目 | 25 | 18 | 34 | 8 | 5 | 12 | 16 | 5 | 6 | 6/16 | 31 | 1820 | 3,780 | 4,158 | CAD | カート | 在庫品 |
PNHXS-5-6-M10-1-SK | ○ | M10 | 1 | 細目 | 25 | 18 | 34 | 8 | 5 | 12 | 17 | 5 | 6 | 6/16 | 31 | 1820 | 3,780 | 4,158 | CAD | カート | 在庫品 |
PNHXS-6-6-M10-SK | ○ | M10 | 1.5 | 並目 | 25 | 18 | 34 | 8 | 5 | 12 | 16 | 6 | 6 | 6/16 | 32 | 2620 | 3,790 | 4,169 | CAD | カート | 在庫品 |
PNHXS-6-6-M10-1-SK | ○ | M10 | 1 | 細目 | 25 | 18 | 34 | 8 | 5 | 12 | 17 | 6 | 6 | 6/16 | 32 | 2620 | 3,790 | 4,169 | CAD | カート | 在庫品 |
PNHXS-6-7-M12-SK | ○ | M12 | 1.75 | 並目 | 28 | 20 | 40.5 | 10 | 6 | 14 | 19 | 6 | 7 | 10/23 | 48 | 2620 | 4,580 | 5,038 | CAD | カート | 在庫品 |
PNHXS-6-7-M12-1.5-SK | ○ | M12 | 1.5 | 細目 | 28 | 20 | 40.5 | 10 | 6 | 14 | 18 | 6 | 7 | 10/23 | 48 | 2620 | 4,600 | 5,060 | CAD | カート | 在庫品 |
PNHXS-7-7-M12-SK | ○ | M12 | 1.75 | 並目 | 28 | 20 | 40.5 | 10 | 6 | 14 | 19 | 7 | 7 | 10/23 | 49 | 3570 | 4,580 | 5,038 | CAD | カート | 在庫品 |
PNHXS-7-7-M12-1.5-SK | ○ | M12 | 1.5 | 細目 | 28 | 20 | 40.5 | 10 | 6 | 14 | 18 | 7 | 7 | 10/23 | 49 | 3570 | 4,600 | 5,060 | CAD | カート | 在庫品 |
PNHXS-8-10-M16-SK | ○ | M16 | 2 | 並目 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 8 | 10 | 11/35 | 84 | 4660 | 5,720 | 6,292 | CAD | カート | 在庫品 |
PNHXS-8-10-M16-1.5-SK | ○ | M16 | 1.5 | 細目 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 8 | 10 | 11/35 | 85 | 4660 | 5,800 | 6,380 | CAD | カート | 在庫品 |
PNHXS-10-10-M16-SK | ○ | M16 | 2 | 並目 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 10 | 10 | 11/35 | 87 | 7280 | 5,720 | 6,292 | CAD | カート | 在庫品 |
PNHXS-10-10-M16-1.5-SK | ○ | M16 | 1.5 | 細目 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 10 | 10 | 11/35 | 88 | 7280 | 5,800 | 6,380 | CAD | カート | 在庫品 |
材質・仕上げ
PNHXS-S | PNHXS-SK | |
---|---|---|
ノブ | SUS305 | SUS305 |
本体 | SUS303 | SUS303 |
ピン | SUS303 | SUS303 |
スプリング | SUS301 | SUS301 |
ロックナット | SUS303 |
特長
- コンパクトタイプのインデックスプランジャ。
- オールステンレス製。
- ピン径はφ4-φ10、本体ねじ径はM8-M16に並目と細目を標準化。ワイドバリエーション。
- 取りつけ後、本体金属部が露出しません。
- 商品記号により、ロックナットの有無が選択できます。
商品記号 | ロックナット |
---|---|
PNHXS-S | なし*1 |
PNHXS-SK | あり |
*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス )
