  • インデックスプランジャ

インデックスプランジャ - コンパクトタイプ

Indexing Plunger - Compact type

PNHXS

安全上の注意

PNHXSインデックスプランジャ - コンパクトタイプ

形状図

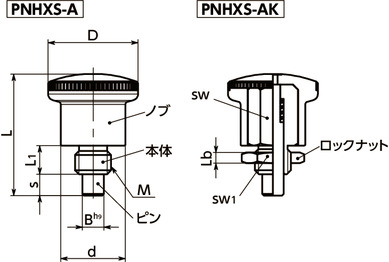

PNHXSインデックスプランジャ - コンパクトタイプ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
M
ねじの呼び
すべて
M8
M10
M12
M16
B
すべて
4
5
6
7
8
10
s
すべて
5
6
7
10

単位 : mm

品番 ロックナットの
有無		 M
ねじの呼び		 ピッチ 並目/細目 D d L L1 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PNHXS-4-5-M8-A - M8 1.25 並目 21 15 27.5 6 - 10 - 4 5 4/12 14 1160 1,390 1,529 CAD カート 在庫品
PNHXS-4-5-M8-1-A - M8 1 細目 21 15 27.5 6 - 10 - 4 5 4/12 14 1160 1,390 1,529 CAD カート 在庫品
PNHXS-5-6-M10-A - M10 1.5 並目 25 18 34 8 - 12 - 5 6 6/16 25 1820 1,600 1,760 CAD カート 在庫品
PNHXS-5-6-M10-1-A - M10 1 細目 25 18 34 8 - 12 - 5 6 6/16 25 1820 1,600 1,760 CAD カート 在庫品
PNHXS-6-6-M10-A - M10 1.5 並目 25 18 34 8 - 12 - 6 6 6/16 26 2620 1,600 1,760 CAD カート 在庫品
PNHXS-6-6-M10-1-A - M10 1 細目 25 18 34 8 - 12 - 6 6 6/16 26 2620 1,600 1,760 CAD カート 在庫品
PNHXS-6-7-M12-A - M12 1.75 並目 28 20 40.5 10 - 14 - 6 7 10/23 40 2620 1,860 2,046 CAD カート 在庫品
PNHXS-6-7-M12-1.5-A - M12 1.5 細目 28 20 40.5 10 - 14 - 6 7 10/23 40 2620 1,860 2,046 CAD カート 在庫品
PNHXS-7-7-M12-A - M12 1.75 並目 28 20 40.5 10 - 14 - 7 7 10/23 41 3570 1,860 2,046 CAD カート 在庫品
PNHXS-7-7-M12-1.5-A - M12 1.5 細目 28 20 40.5 10 - 14 - 7 7 10/23 41 3570 1,860 2,046 CAD カート 在庫品
PNHXS-8-10-M16-A - M16 2 並目 33 23 47.5 12 - 17 - 8 10 11/35 66 4660 2,490 2,739 CAD カート 在庫品
PNHXS-8-10-M16-1.5-A - M16 1.5 細目 33 23 47.5 12 - 17 - 8 10 11/35 67 4660 2,490 2,739 CAD カート 在庫品
PNHXS-10-10-M16-A - M16 2 並目 33 23 47.5 12 - 17 - 10 10 11/35 69 7280 2,490 2,739 CAD カート 在庫品
PNHXS-10-10-M16-1.5-A - M16 1.5 細目 33 23 47.5 12 - 17 - 10 10 11/35 70 7280 2,490 2,739 CAD カート 在庫品
PNHXS-4-5-M8-AK ○ M8 1.25 並目 21 15 27.5 6 4 10 13 4 5 4/12 17 1160 1,480 1,628 CAD カート 在庫品
PNHXS-4-5-M8-1-AK ○ M8 1 細目 21 15 27.5 6 4 10 13 4 5 4/12 17 1160 1,480 1,628 CAD カート 在庫品
PNHXS-5-6-M10-AK ○ M10 1.5 並目 25 18 34 8 5 12 16 5 6 6/16 31 1820 1,720 1,892 CAD カート 在庫品
PNHXS-5-6-M10-1-AK ○ M10 1 細目 25 18 34 8 5 12 17 5 6 6/16 31 1820 1,720 1,892 CAD カート 在庫品
PNHXS-6-6-M10-AK ○ M10 1.5 並目 25 18 34 8 5 12 16 6 6 6/16 32 2620 1,720 1,892 CAD カート 在庫品
PNHXS-6-6-M10-1-AK ○ M10 1 細目 25 18 34 8 5 12 17 6 6 6/16 32 2620 1,720 1,892 CAD カート 在庫品
PNHXS-6-7-M12-AK ○ M12 1.75 並目 28 20 40.5 10 6 14 19 6 7 10/23 48 2620 2,050 2,255 CAD カート 在庫品
PNHXS-6-7-M12-1.5-AK ○ M12 1.5 細目 28 20 40.5 10 6 14 18 6 7 10/23 48 2620 2,070 2,277 CAD カート 在庫品
PNHXS-7-7-M12-AK ○ M12 1.75 並目 28 20 40.5 10 6 14 19 7 7 10/23 49 3570 2,050 2,255 CAD カート 在庫品
PNHXS-7-7-M12-1.5-AK ○ M12 1.5 細目 28 20 40.5 10 6 14 18 7 7 10/23 49 3570 2,070 2,277 CAD カート 在庫品
PNHXS-8-10-M16-AK ○ M16 2 並目 33 23 47.5 12 8 17 24 8 10 11/35 84 4660 2,720 2,992 CAD カート 在庫品
PNHXS-8-10-M16-1.5-AK ○ M16 1.5 細目 33 23 47.5 12 8 17 24 8 10 11/35 85 4660 2,800 3,080 CAD カート 在庫品
PNHXS-10-10-M16-AK ○ M16 2 並目 33 23 47.5 12 8 17 24 10 10 11/35 87 7280 2,720 2,992 CAD カート 在庫品
PNHXS-10-10-M16-1.5-AK ○ M16 1.5 細目 33 23 47.5 12 8 17 24 10 10 11/35 88 7280 2,800 3,080 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PNHXS-A PNHXS-AK
ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒）
本体 SUS303 SUS303
ピン SUS303 SUS303
スプリング SUS301 SUS301
ロックナット SUS303

特長

  • コンパクトタイプのインデックスプランジャ。
  • コストパフォーマンスにすぐれています。
  • ピン径はφ4-φ10、本体ねじ径はM8-M16に並目と細目を標準化。ワイドバリエーション。
  • 取りつけ後、本体金属部が露出しません。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナット
PNHXS-A なし＊1
PNHXS-AK あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）
