• インデックスプランジャ

PNMV

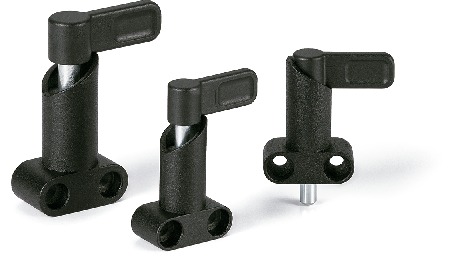

フランジつきインデックスプランジャ - レバータイプ

Indexing Plunger with Flange - Lever style

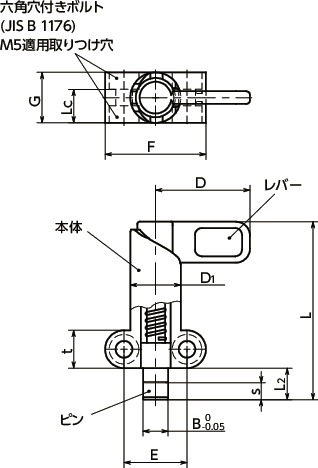

形状図

PNMVフランジつきインデックスプランジャ - レバータイプ寸法図

寸法・CAD・価格

絞り込み

B
すべて
6
8
10
12
s
すべて
10
12

単位 : mm

品番 B s D D1 L L2 Lc E F G t 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD 標準品を購入 備考
PNMV-6-10-16-BK 6 10 30 16 67 10 10.5 20 32 16 12 12/32 57 1710 1,820 CAD カート 非在庫品
PNMV-6-16-16-BK 6 10 30 16 73 16 10.5 20 32 16 12 12/32 58 1710 1,900 CAD カート 非在庫品
PNMV-8-10-16-BK 8 10 30 16 67 10 10.5 20 32 16 12 12/32 59 3050 1,820 CAD カート 非在庫品
PNMV-8-16-16-BK 8 10 30 16 73 16 10.5 20 32 16 12 12/32 61 3050 1,900 CAD カート 非在庫品
PNMV-8-12-20-BK 8 12 37 20 82 12 14.5 22 37 20 15 21/58 120 3050 2,250 CAD カート 非在庫品
PNMV-8-18-20-BK 8 12 37 20 88 18 14.5 22 37 20 15 21/58 122 3050 2,330 CAD カート 非在庫品
PNMV-10-10-16-BK 10 10 30 16 67 10 10.5 20 32 16 12 12/32 61 4770 1,820 CAD カート 非在庫品
PNMV-10-16-16-BK 10 10 30 16 73 16 10.5 20 32 16 12 12/32 65 4770 1,900 CAD カート 非在庫品
PNMV-10-12-20-BK 10 12 37 20 82 12 14.5 22 37 20 15 21/58 123 4770 2,250 CAD カート 非在庫品
PNMV-10-18-20-BK 10 12 37 20 88 18 14.5 22 37 20 15 21/58 127 4770 2,330 CAD カート 非在庫品
PNMV-12-12-20-BK 12 12 37 20 82 12 14.5 22 37 20 15 21/58 126 6870 2,250 CAD カート 非在庫品
PNMV-12-18-20-BK 12 12 37 20 88 18 14.5 22 37 20 15 21/58 131 6870 2,330 CAD カート 非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PNMV
レバー ナイロン6(つや消し黒)
本体 亜鉛ダイカスト
静電塗装(黒)
ピン SUM22L相当
三価クロメート処理
スプリング SUS301

特長

  • レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
  • レバーを180°回転させるとピンは本体に内蔵されます。
  • 本体に加工されたノッチにより、レバーをロックできます。
  • 本体は亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。
  • ピンのストローク方向はフランジ面に対して平行です。
  • 各ピン径について2種類のピン長さを標準化。
  • 六角穴付きボルト(M5)を使用して取りつけてください。
  • 相手側の穴の推奨公差は(+0.05~+0.1)です。
