  • インデックスプランジャ

PJA-6

位置決めピン用ブシュ - ストレートタイプ

Bushing for use with Locating Pin - Straight type

安全上の注意

PJA位置決めピン用ブシュ - ストレートタイプ

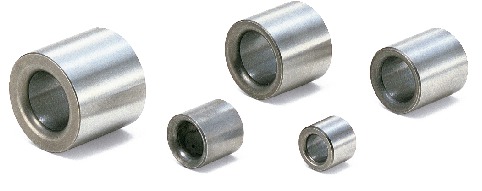

形状図

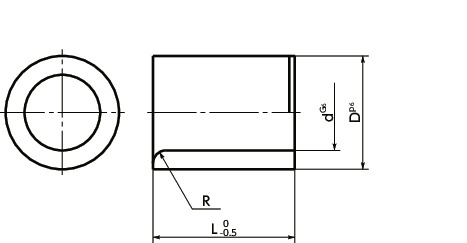

PJA位置決めピン用ブシュ - ストレートタイプ 寸法図

寸法・CAD・価格

単位 : mm

品番 L d D R 適用位置決めピン 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PJA-6-8 8 6 10 1 PJP-6-＊＊ 3.2 1,240 1,364 CAD カート 在庫品
PJA-6-10 10 6 10 1 PJP-6-＊＊ 4 1,240 1,364 CAD カート 在庫品
PJA-6-12 12 6 10 1 PJP-6-＊＊ 4.8 1,240 1,364 CAD カート 在庫品
PJA-6-16 16 6 10 1 PJP-6-＊＊ 6.4 1,240 1,364 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PJA
本体 スティール（硬度60HRC以上）

特長

  • 段付き位置決めピンPJP（PJP）やインデックスプランジャPPLX（PPLX）PPLY（PPLY）と組み合わせてご使用ください。

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
