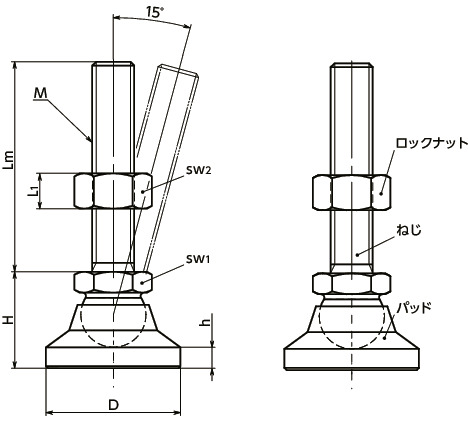

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | L1 | h | sw1 | sw2 | 静的許容荷重 （N）＊1 |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCM-25-M8-40 | 25 | M8 | 1.25 | 40 | 19 | 6.8 | 4 | 12 | 13 | 5000 | 35 | 440 | 484 | CAD | カート | 在庫品 |
| FCM-25-M8-63 | 25 | M8 | 1.25 | 63 | 19 | 6.8 | 4 | 12 | 13 | 5000 | 43 | 540 | 594 | CAD | カート | 在庫品 |
| FCM-32-M10-50 | 32 | M10 | 1.5 | 50 | 23 | 8.4 | 5 | 15 | 16 | 7000 | 64 | 600 | 660 | CAD | カート | 在庫品 |
| FCM-32-M10-80 | 32 | M10 | 1.5 | 80 | 23 | 8.4 | 5 | 15 | 16 | 7000 | 80 | 730 | 803 | CAD | カート | 在庫品 |
| FCM-40-M12-63 | 40 | M12 | 1.75 | 63 | 26 | 10.8 | 6 | 17 | 18 | 10000 | 97 | 700 | 770 | CAD | カート | 在庫品 |
| FCM-40-M12-100 | 40 | M12 | 1.75 | 100 | 26 | 10.8 | 6 | 17 | 18 | 10000 | 134 | 1,020 | 1,122 | CAD | カート | 在庫品 |
| FCM-50-M12-63 | 50 | M12 | 1.75 | 63 | 28 | 10.8 | 7 | 17 | 18 | 10000 | 112 | 810 | 891 | CAD | カート | 在庫品 |
| FCM-50-M12-100 | 50 | M12 | 1.75 | 100 | 28 | 10.8 | 7 | 17 | 18 | 10000 | 138 | 1,100 | 1,210 | CAD | カート | 在庫品 |
| FCM-60-M16-80 | 60 | M16 | 2 | 80 | 36 | 14.8 | 8.5 | 24 | 24 | 14000 | 229 | 1,530 | 1,683 | CAD | カート | 在庫品 |
| FCM-60-M16-125 | 60 | M16 | 2 | 125 | 36 | 14.8 | 8.5 | 24 | 24 | 14000 | 307 | 1,690 | 1,859 | CAD | カート | 在庫品 |
＊1： 表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。
表中の数値は参考値であり、保証値ではありません。
材質・仕上げ
| FCM | |
|---|---|
| ねじ | SUM22L 三価クロメート処理 |
| パッド | ガラス繊維強化ナイロン6 （つや消し黒） |
| ロックナット | S45C 三価クロメート処理 |
特長
- プラスティックパッドのレベリングアジャスタ。
- ねじはスティール製。耐久性にすぐれています。
-
品番の末尾に-Gをつけることで、ラバーディスクつきが選択できます。
FCM----ラバーディスクなし
FCM-G----ラバーディスクつき - パッドは15°まで傾きます。傾斜面での使用に効果的です。
