• ロックピン

PRW

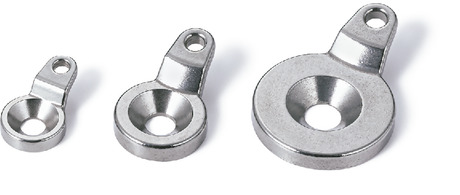

リテーナワッシャ

Retaining Washers

形状図

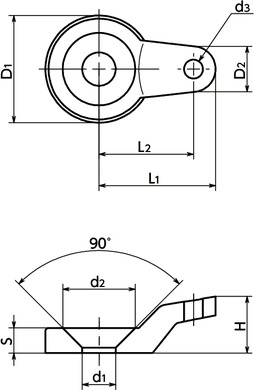

PRWリテーナワッシャ寸法図

寸法・CAD・価格

単位 : mm

品番 d1 d2 d3 D1 D2 L1 L2 H S 質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
PRW-4.3-12 4.3 9.2 2.5 12 6 13.5 10.8 7 3 2 520 CAD カート 非在庫品
PRW-4.3-15 4.3 9.2 2.5 15 6.3 15 12.3 7 3 4 730 CAD カート 非在庫品
PRW-5.3-17 5.3 11.5 3 17 7.2 18.5 15 7 4 7 1,020 CAD カート 非在庫品
PRW-5.3-22 5.3 11.5 3 22 7.5 21 17.5 9 4 12 1,560 CAD カート 非在庫品
PRW-6.4-26 6.4 13.7 3.5 26 8.1 24 20.3 9 4 15 1,870 CAD カート 非在庫品

材質・仕上げ

PRW
本体 SUS316L相当

特長

  • ロックピン用チェーン、ロックピン用カールコードのキーリングに取りつけることで、ねじで固定できます。
  • 固定には皿小ねじを使用してください。
    *皿小ねじは付属していません。

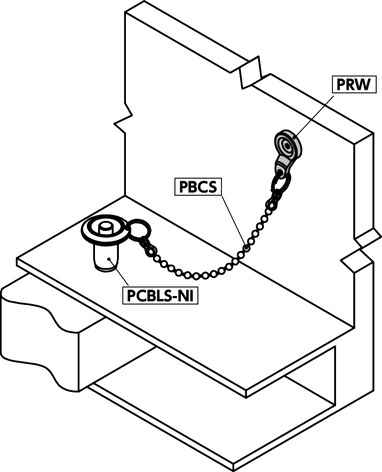

使用例

PRWリテーナワッシャ


適用ロックピン用チェーン

リテーナワッシャ品番 適用ロックピン用チェーン品番
PBC PBC PBCS PBCS PSRC PSRC
PRW-4.3-12 PBC-*-14 PBCS-*-14 PSRC-*-14
PRW-4.3-15
PRW-5.3-17 PBC-*-14
PBC-*-18
PBCS-*-14
PBCS-*-18
PSRC-*-14
PSRC-*-18
PRW-5.3-22
PRW-6.4-26 PBC-*-14
PBC-*-18
PBC-*-24
PBCS-*-14
PBCS-*-18
PBCS-*-24
PSRC-*-14
PSRC-*-18
PSRC-*-24

ロックピン用チェーンの詳細は各商品ページを参照してください。


関連商品

ロックピンの紛失防止用に各種ロックピン用チェーン・ケーブル・カールコードがあります。
PBCPBCSPBCPBCS
PRCPRC
PSRCPSRC

PRWリテーナワッシャ
