• FA用小型強力マグネット

JPD-AN

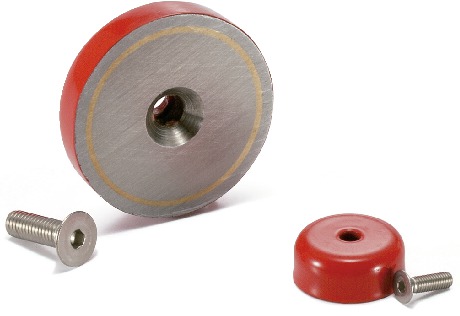

ホルダつきマグネット

Retaining Magnet

形状図

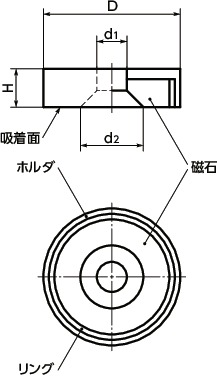

JPD-ANホルダつきマグネット寸法図

寸法・CAD・価格

単位 : mm

品番 吸着力
(N)
D H d1 d2 六角穴付き皿ボルト 質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 備考
JPD-AN-19 30 19 7.5 3.7 7.5 M3×10 16 1,020 CAD カート -
JPD-AN-29 50 29 8.5 4.7 10 M4×12 42 1,660 CAD カート -
JPD-AN-38 130 38 10.5 4.7 11 M4×12 90 3,410 CAD カート -

材質・仕上げ

JPD-AN
磁石 アルニコ
ホルダ S20C相当
塗装(赤)
リング 真鍮/アルミニウム合金
六角穴付き皿ボルト SUSXM7(SUS304相当)
耐熱温度 180℃

特長

  • 平板形ホルダつきマグネット。
  • 磁石を金属ホルダでカバーすることで、吸着力を高めています。⇒大きな吸着力の理由
  • 付属の六角穴付き皿ボルトを使用して固定してください。

使用上の注意

スティールなどの磁性材料のねじを使用すると、吸着力が低下します。ステンレスなどの非磁性材料のねじを使用してください。

商品品番一覧
