  • 取っ手

チューブラ取っ手

Stainless Steel Tubular Pull

UECMS

安全上の注意

UECMSチューブラ取っ手

形状図

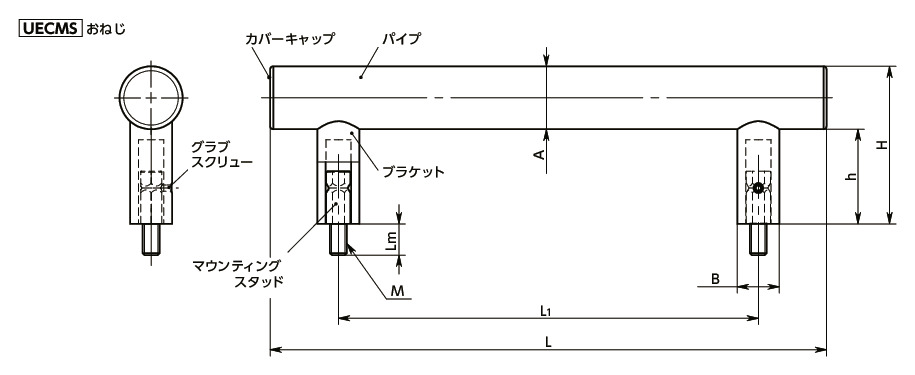

UECMSチューブラ取っ手寸法図

寸法・CAD・価格

絞り込み

L1
すべて
200
250
300
400
500
600
A
すべて
30

単位 : mm

品番 M Lm H h B L L1 A 質量
(g)		 許容荷重＊1
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UECMS-30-200-M8-E M8 15 75 45 20 265 200 30 585 1000 21,800 23,980 CAD カート 実働10日目出荷
UECMS-30-200-M8-K M8 15 75 45 20 265 200 30 495 1000 16,000 17,600 CAD カート 実働10日目出荷
UECMS-30-250-M8-E M8 15 75 45 20 315 250 30 635 1000 22,200 24,420 CAD カート 実働10日目出荷
UECMS-30-250-M8-K M8 15 75 45 20 315 250 30 540 1000 16,200 17,820 CAD カート 実働10日目出荷
UECMS-30-300-M8-E M8 15 75 45 20 365 300 30 685 1000 22,400 24,640 CAD カート 実働10日目出荷
UECMS-30-300-M8-K M8 15 75 45 20 365 300 30 585 1000 16,400 18,040 CAD カート 実働10日目出荷
UECMS-30-400-M8-E M8 15 75 45 20 465 400 30 785 1000 23,000 25,300 CAD カート 実働10日目出荷
UECMS-30-400-M8-K M8 15 75 45 20 465 400 30 675 1000 17,000 18,700 CAD カート 実働10日目出荷
UECMS-30-500-M8-E M8 15 75 45 20 565 500 30 885 1000 23,700 26,070 CAD カート 実働10日目出荷
UECMS-30-500-M8-K M8 15 75 45 20 565 500 30 765 1000 17,600 19,360 CAD カート 実働10日目出荷
UECMS-30-600-M8-E M8 15 75 45 20 665 600 30 985 1000 24,500 26,950 CAD カート 実働10日目出荷
UECMS-30-600-M8-K M8 15 75 45 20 665 600 30 855 1000 18,400 20,240 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UECMS-K おねじ UECMS-E おねじ
取っ手部 SUS304 SUS304
カバーキャップ ナイロン6（つや消し黒） SUS304
マウンティングスタッド SUS304 SUS304
グラブスクリュー SUS304 SUS304

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • ステンレス製の中空取っ手。
  • 耐蝕性にすぐれています。
  • 商品記号により、おねじ・めねじが選択できます。
    UECMS----おねじ
    UECFS----めねじ
  • マウンティングスタッドを使用して前面から取りつけることができます。
  • UECMSには全商品に取りつけ用のマウンティングスタッドとグラブスクリューが付属しています。
  • UECFSはM6・M8のめねじが選択できます。
  • キャップ材質は2種類。
    品番の末尾記号により選択できます。
    末尾記号K----プラスティックキャップ
    末尾記号E----ステンレスキャップ

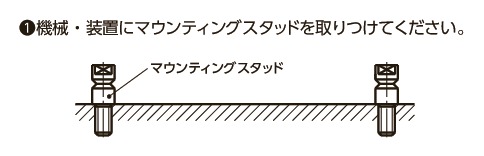

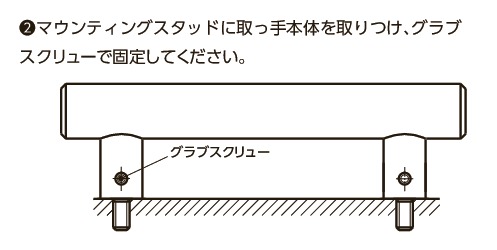

UECMSの取りつけ方法

UECMSチューブラ取っ手

UECMSチューブラ取っ手

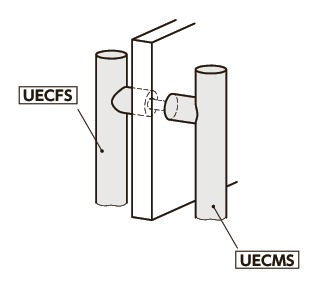

UECMS（おねじ）とUECFS（めねじ）を組み合わせて、扉の両面に取っ手を取りつけることができます。

扉の厚さは5mm以下にしてください。

UECMSチューブラ取っ手
