• 取っ手

UECFS

チューブラ取っ手

Stainless Steel Tubular Pull

形状図

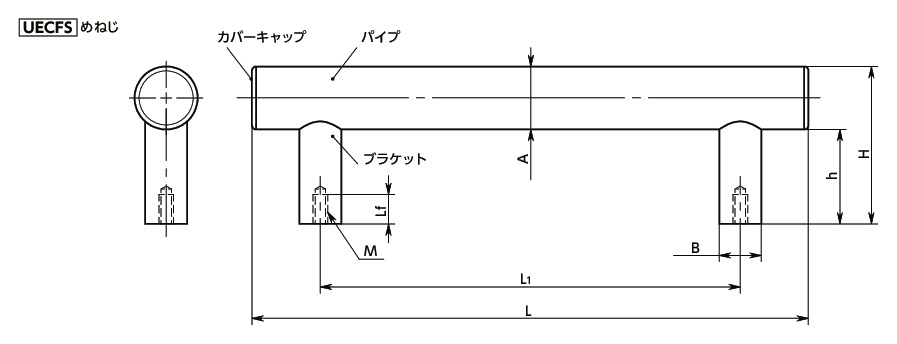

UECFSチューブラ取っ手寸法図

寸法・CAD・価格

絞り込み

L1
すべて
200
250
300
400
500
600
A
すべて
30

単位 : mm

品番 M Lf H h B L L1 A 質量
(g)
許容荷重*1
(N)
ねじ付属サービス ねじサイズ 価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
UECFS-30-200-M6-E M6 15 75 45 20 265 200 30 575 1000 M6×16 14,100 CAD カート 非在庫品
UECFS-30-200-M6-K M6 15 75 45 20 265 200 30 485 1000 M6×16 8,990 CAD カート 非在庫品
UECFS-30-200-M8-E M8 15 75 45 20 265 200 30 565 1000 M8×16 14,100 CAD カート 非在庫品
UECFS-30-200-M8-K M8 15 75 45 20 265 200 30 475 1000 M8×16 8,990 CAD カート 非在庫品
UECFS-30-250-M6-E M6 15 75 45 20 315 250 30 625 1000 M6×16 14,300 CAD カート 非在庫品
UECFS-30-250-M6-K M6 15 75 45 20 315 250 30 530 1000 M6×16 9,210 CAD カート 非在庫品
UECFS-30-250-M8-E M8 15 75 45 20 315 250 30 615 1000 M8×16 14,300 CAD カート 非在庫品
UECFS-30-250-M8-K M8 15 75 45 20 315 250 30 520 1000 M8×16 9,210 CAD カート 非在庫品
UECFS-30-300-M6-E M6 15 75 45 20 365 300 30 675 1000 M6×16 14,600 CAD カート 非在庫品
UECFS-30-300-M6-K M6 15 75 45 20 365 300 30 575 1000 M6×16 9,420 CAD カート 非在庫品
UECFS-30-300-M8-E M8 15 75 45 20 365 300 30 665 1000 M8×16 14,600 CAD カート 非在庫品
UECFS-30-300-M8-K M8 15 75 45 20 365 300 30 565 1000 M8×16 9,420 CAD カート 非在庫品
UECFS-30-400-M6-E M6 15 75 45 20 465 400 30 775 1000 M6×16 15,100 CAD カート 非在庫品
UECFS-30-400-M6-K M6 15 75 45 20 465 400 30 665 1000 M6×16 9,940 CAD カート 非在庫品
UECFS-30-400-M8-E M8 15 75 45 20 465 400 30 765 1000 M8×16 15,100 CAD カート 在庫品
UECFS-30-400-M8-K M8 15 75 45 20 465 400 30 655 1000 M8×16 9,940 CAD カート 非在庫品
UECFS-30-500-M6-E M6 15 75 45 20 565 500 30 875 1000 M6×16 15,500 CAD カート 非在庫品
UECFS-30-500-M6-K M6 15 75 45 20 565 500 30 755 1000 M6×16 10,400 CAD カート 非在庫品
UECFS-30-500-M8-E M8 15 75 45 20 565 500 30 865 1000 M8×16 15,500 CAD カート 非在庫品
UECFS-30-500-M8-K M8 15 75 45 20 565 500 30 745 1000 M8×16 10,400 CAD カート 非在庫品
UECFS-30-600-M6-E M6 15 75 45 20 665 600 30 975 1000 M6×16 16,100 CAD カート 非在庫品
UECFS-30-600-M6-K M6 15 75 45 20 665 600 30 845 1000 M6×16 10,900 CAD カート 非在庫品
UECFS-30-600-M8-E M8 15 75 45 20 665 600 30 965 1000 M8×16 16,100 CAD カート 非在庫品
UECFS-30-600-M8-K M8 15 75 45 20 665 600 30 835 1000 M8×16 10,900 CAD カート 在庫品

*1: 人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

UECFS-K めねじ UECFS-E めねじ
取っ手部 SUS304 SUS304
カバーキャップ ナイロン6(つや消し黒) SUS304
マウンティングスタッド
グラブスクリュー
六角穴付きボルト
(ねじ付属サービス)
SUSXM7 SUSXM7

特長

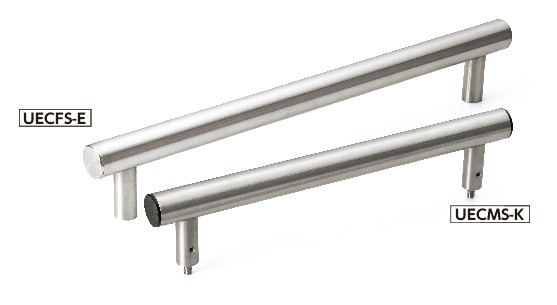

  • ステンレス製の中空取っ手。
  • 耐蝕性にすぐれています。
  • 商品記号により、おねじ・めねじが選択できます。
    UECMS----おねじ
    UECFS----めねじ
  • UECMSには全サイズに取りつけ用のマウンティングスタッドとグラブスクリューが付属しています。
  • UECFSはM6・M8のめねじが選択できます。
  • キャップ材質は2種類。
    品番の末尾記号により選択できます。
    末尾記号K----プラスティックキャップ
    末尾記号E----ステンレスキャップ
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。
  • ねじ付属サービス価格
ねじの呼び 価格(円)*1
M8 240

*1: チューブラ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。

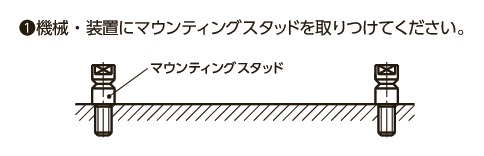

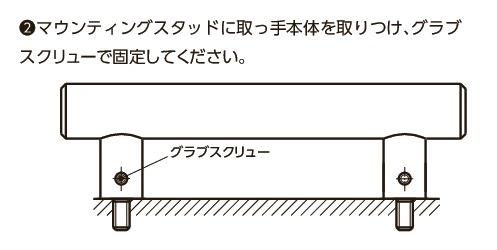

UECMSの取りつけ方法

UECMS/UECFSチューブラ取っ手

UECMS/UECFSチューブラ取っ手

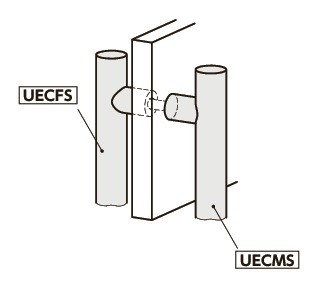

UECMS(おねじ)とUECFS(めねじ)を組み合わせて、扉の両面に取っ手を取りつけることができます。

扉の厚さは5mm以下にしてください。

UECFSチューブラ取っ手
