  • 取っ手

アルミ取っ手

Aluminum Pull

UJF

安全上の注意

UJFアルミ取っ手

形状図

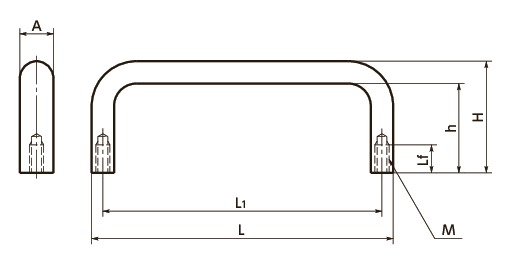

UJFアルミ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
12
L1
すべて
55
88
100
120
180
200
235
本体
カラー
すべて
AL
BK
SG

単位 : mm

品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UJF-12-55-AL M5 10 40 32 12 63 55 23 1000 AL M5×12 1,590 1,749 CAD カート 在庫品
UJF-12-55-BK M5 10 40 32 12 63 55 23 1000 BK M5×12 1,020 1,122 CAD カート 在庫品
UJF-12-55-SG M5 10 40 32 12 63 55 23 1000 SG M5×12 1,020 1,122 CAD カート 在庫品
UJF-12-88-AL M5 10 40 32 12 96 88 30 1000 AL M5×12 1,400 1,540 CAD カート 在庫品
UJF-12-88-BK M5 10 40 32 12 96 88 30 1000 BK M5×12 1,050 1,155 CAD カート 在庫品
UJF-12-88-SG M5 10 40 32 12 96 88 30 1000 SG M5×12 1,050 1,155 CAD カート 在庫品
UJF-12-100-AL M5 10 40 32 12 108 100 32 1000 AL M5×12 1,400 1,540 CAD カート 在庫品
UJF-12-100-BK M5 10 40 32 12 108 100 32 1000 BK M5×12 1,080 1,188 CAD カート 在庫品
UJF-12-100-SG M5 10 40 32 12 108 100 32 1000 SG M5×12 1,080 1,188 CAD カート 在庫品
UJF-12-120-AL M5 10 40 32 12 128 120 35 1000 AL M5×12 1,450 1,595 CAD カート 在庫品
UJF-12-120-BK M5 10 40 32 12 128 120 35 1000 BK M5×12 1,100 1,210 CAD カート 在庫品
UJF-12-120-SG M5 10 40 32 12 128 120 35 1000 SG M5×12 1,100 1,210 CAD カート 在庫品
UJF-12-180-AL M5 10 40 32 12 188 180 45 1000 AL M5×12 1,780 1,958 CAD カート 在庫品
UJF-12-180-BK M5 10 40 32 12 188 180 45 1000 BK M5×12 1,230 1,353 CAD カート 在庫品
UJF-12-180-SG M5 10 40 32 12 188 180 45 1000 SG M5×12 1,230 1,353 CAD カート 在庫品
UJF-12-200-AL M5 10 40 32 12 208 200 50 1000 AL M5×12 2,190 2,409 CAD カート 在庫品
UJF-12-200-BK M5 10 40 32 12 208 200 50 1000 BK M5×12 1,300 1,430 CAD カート 在庫品
UJF-12-200-SG M5 10 40 32 12 208 200 50 1000 SG M5×12 1,300 1,430 CAD カート 在庫品
UJF-12-235-AL M5 10 40 32 12 243 235 61 1000 AL M5×12 2,340 2,574 CAD カート 在庫品
UJF-12-235-BK M5 10 40 32 12 243 235 61 1000 BK M5×12 1,390 1,529 CAD カート 在庫品
UJF-12-235-SG M5 10 40 32 12 243 235 61 1000 SG M5×12 1,390 1,529 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UJF-AL UJF-BK/UJF-SG
本体 アルミニウム合金
アルマイト処理		 アルミニウム合金
静電塗装（各色）
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • ドイツのグッドデザイン賞を受賞したアルミ取っ手UAF
    （UAF）の小型・軽量タイプ。
  • 表面処理のバリエーションは3種類。品番の末尾記号により選択できます。
末尾記号 表面処理
AL アルマイト処理
BK 静電塗装（つや消し黒）
SG 静電塗装（つや消しシルバー）
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M5×12 220

＊1：　アルミ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
