• クランプレバー

LDF

クランプレバー(めねじ)

Clamp Lever

形状図

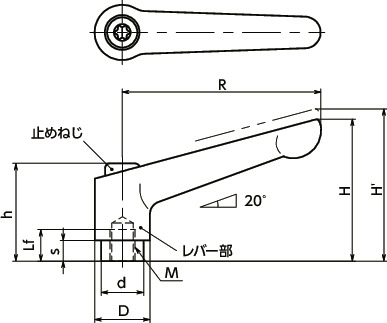

LDFクランプレバー(めねじ)寸法図

*1: 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
すべて
M3
M4
M5
M6
M8
M10
M12
M16
Lf min.
すべて
7
9
11
14
17
22
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目) Lf min. R H H' h s D d 歯数 最大荷重
(N)
最大締付力
(kN)
質量
(g)
本体
カラー
価格
(円)
CAD 標準品を購入 備考
LDF-3-BK M3 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 BK 600 CAD カート -
LDF-3-OR M3 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 OR 600 CAD カート -
LDF-3-RD M3 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 RD 600 CAD カート -
LDF-3-SG M3 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 SG 600 CAD カート -
LDF-4-BK M4 9 45 34 37.5 24.5 4 13 10 18 29 2.4 33 BK 550 CAD カート -
LDF-4-OR M4 9 45 34 37.5 24.5 4 13 10 18 29 2.4 33 OR 550 CAD カート -
LDF-4-RD M4 9 45 34 37.5 24.5 4 13 10 18 29 2.4 33 RD 550 CAD カート -
LDF-4-SG M4 9 45 34 37.5 24.5 4 13 10 18 29 2.4 33 SG 550 CAD カート -
LDF-5-BK M5 9 45 34 37.5 24.5 4 13 10 18 60 3.9 33 BK 550 CAD カート -
LDF-5-OR M5 9 45 34 37.5 24.5 4 13 10 18 60 3.9 33 OR 550 CAD カート -
LDF-5-RD M5 9 45 34 37.5 24.5 4 13 10 18 60 3.9 33 RD 550 CAD カート -
LDF-5-SG M5 9 45 34 37.5 24.5 4 13 10 18 60 3.9 33 SG 550 CAD カート -
LDF-6-BK M6 9 45 34 37.5 24.5 4 13 10 18 100 5.5 32 BK 550 CAD カート -
LDF-6-OR M6 9 45 34 37.5 24.5 4 13 10 18 100 5.5 32 OR 550 CAD カート -
LDF-6-RD M6 9 45 34 37.5 24.5 4 13 10 18 100 5.5 32 RD 550 CAD カート -
LDF-6-SG M6 9 45 34 37.5 24.5 4 13 10 18 100 5.5 32 SG 550 CAD カート -
LDF-6B-BK M6 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 BK 700 CAD カート -
LDF-6B-OR M6 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 OR 700 CAD カート -
LDF-6B-RD M6 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 RD 700 CAD カート -
LDF-6B-SG M6 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 SG 700 CAD カート -
LDF-8-BK M8 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 BK 700 CAD カート -
LDF-8-OR M8 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 OR 700 CAD カート -
LDF-8-RD M8 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 RD 700 CAD カート -
LDF-8-SG M8 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 SG 700 CAD カート -
LDF-8B-BK M8 14 78 54 58 36 8 21 16 26 140 10 122 BK 780 CAD カート -
LDF-8B-OR M8 14 78 54 58 36 8 21 16 26 140 10 122 OR 780 CAD カート -
LDF-8B-RD M8 14 78 54 58 36 8 21 16 26 140 10 122 RD 780 CAD カート -
LDF-8B-SG M8 14 78 54 58 36 8 21 16 26 140 10 122 SG 780 CAD カート -
LDF-10-BK M10 14 78 54 58 36 8 21 16 26 290 16 118 BK 780 CAD カート -
LDF-10-OR M10 14 78 54 58 36 8 21 16 26 290 16 118 OR 780 CAD カート -
LDF-10-RD M10 14 78 54 58 36 8 21 16 26 290 16 118 RD 780 CAD カート -
LDF-10-SG M10 14 78 54 58 36 8 21 16 26 290 16 118 SG 780 CAD カート -
LDF-12-BK M12 17 92 64 68 43 11 24 19 28 420 23 196 BK 920 CAD カート -
LDF-12-OR M12 17 92 64 68 43 11 24 19 28 420 23 196 OR 920 CAD カート -
LDF-12-RD M12 17 92 64 68 43 11 24 19 28 420 23 196 RD 920 CAD カート -
LDF-12-SG M12 17 92 64 68 43 11 24 19 28 420 23 196 SG 920 CAD カート -
LDF-16-BK M16 22 108 75 80 50.5 12 30 23 30 910 43 282 BK 1,440 CAD カート -
LDF-16-OR M16 22 108 75 80 50.5 12 30 23 30 910 43 282 OR 1,440 CAD カート -
LDF-16-RD M16 22 108 75 80 50.5 12 30 23 30 910 43 282 RD 1,440 CAD カート -
LDF-16-SG M16 22 108 75 80 50.5 12 30 23 30 910 43 282 SG 1,440 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

LDF
レバー部 亜鉛ダイカスト
静電塗装(各色)
ねじ部・ハブ部 SUM22L
四三酸化鉄皮膜(黒)
止めねじ スティール
四三酸化鉄皮膜(黒)
スプリング ステンレス鋼線またはSWPB

特長

  • めねじタイプおよびリーマ穴タイプのクランプレバー。
  • めねじタイプはM3-M16の豊富なねじサイズ。
  • 商品記号により、タイプおよびねじ部・ハブ部の材質・表面処理が選択できます。
商品記号 タイプ ねじ部・ハブ部の材質・表面処理
LDF めねじ スティール製
四三酸化鉄皮膜(黒)
LDFE めねじ スティール製
無電解ニッケルメッキ
LDFS めねじ ステンレス製
LDR リーマ穴 スティール製
四三酸化鉄皮膜(黒)
  • LDFEはスティール製のねじ部に無電解ニッケルメッキを施し耐蝕性を高めています。
  • レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方

関連商品

LDF LDFE LDFSと同形状でおねじタイプのLDMLDMELDMSがあります。
LDMLDMELDMS

LDFクランプレバー(めねじ)

オールステンレス製のLDFS-NIがあります。
耐蝕性にすぐれています。
