• クランプレバー

LDM

クランプレバー(おねじ)

Clamp Lever

形状図

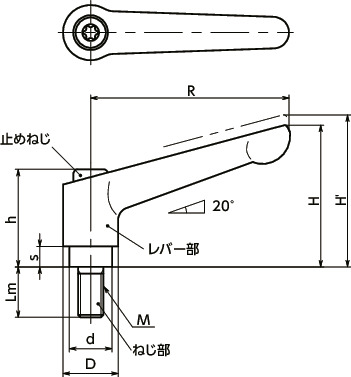

LDMクランプレバー(おねじ)寸法図

*1: 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
すべて
M3
M4
M5
M6
M8
M10
M12
M16
Lm
すべて
6
8
10
12
16
20
25
32
40
50
63
80
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目) Lm R H H' h s D d 歯数 最大荷重
(N)
最大締付力
(kN)
質量
(g)
本体
カラー
価格
(円)
CAD 標準品を購入 備考
LDM-3-6-BK M3 6 45 34 37.5 24.5 4 13 10 18 13 1.4 34 BK 640 CAD カート -
LDM-3-6-OR M3 6 45 34 37.5 24.5 4 13 10 18 13 1.4 34 OR 640 CAD カート -
LDM-3-6-RD M3 6 45 34 37.5 24.5 4 13 10 18 13 1.4 34 RD 640 CAD カート -
LDM-3-6-SG M3 6 45 34 37.5 24.5 4 13 10 18 13 1.4 34 SG 640 CAD カート -
LDM-3-8-BK M3 8 45 34 37.5 24.5 4 13 10 18 13 1.4 34 BK 640 CAD カート -
LDM-3-8-OR M3 8 45 34 37.5 24.5 4 13 10 18 13 1.4 34 OR 640 CAD カート -
LDM-3-8-RD M3 8 45 34 37.5 24.5 4 13 10 18 13 1.4 34 RD 640 CAD カート -
LDM-3-8-SG M3 8 45 34 37.5 24.5 4 13 10 18 13 1.4 34 SG 640 CAD カート -
LDM-3-10-BK M3 10 45 34 37.5 24.5 4 13 10 18 13 1.4 35 BK 640 CAD カート -
LDM-3-10-OR M3 10 45 34 37.5 24.5 4 13 10 18 13 1.4 35 OR 640 CAD カート -
LDM-3-10-RD M3 10 45 34 37.5 24.5 4 13 10 18 13 1.4 35 RD 640 CAD カート -
LDM-3-10-SG M3 10 45 34 37.5 24.5 4 13 10 18 13 1.4 35 SG 640 CAD カート -
LDM-3-12-BK M3 12 45 34 37.5 24.5 4 13 10 18 13 1.4 35 BK 640 CAD カート -
LDM-3-12-OR M3 12 45 34 37.5 24.5 4 13 10 18 13 1.4 35 OR 640 CAD カート -
LDM-3-12-RD M3 12 45 34 37.5 24.5 4 13 10 18 13 1.4 35 RD 640 CAD カート -
LDM-3-12-SG M3 12 45 34 37.5 24.5 4 13 10 18 13 1.4 35 SG 640 CAD カート -
LDM-3-16-BK M3 16 45 34 37.5 24.5 4 13 10 18 13 1.4 35 BK 640 CAD カート -
LDM-3-16-OR M3 16 45 34 37.5 24.5 4 13 10 18 13 1.4 35 OR 640 CAD カート -
LDM-3-16-RD M3 16 45 34 37.5 24.5 4 13 10 18 13 1.4 35 RD 640 CAD カート -
LDM-3-16-SG M3 16 45 34 37.5 24.5 4 13 10 18 13 1.4 35 SG 640 CAD カート -
LDM-4-10-BK M4 10 45 34 37.5 24.5 4 13 10 18 29 2.4 35 BK 560 CAD カート -
LDM-4-10-OR M4 10 45 34 37.5 24.5 4 13 10 18 29 2.4 35 OR 560 CAD カート -
LDM-4-10-RD M4 10 45 34 37.5 24.5 4 13 10 18 29 2.4 35 RD 560 CAD カート -
LDM-4-10-SG M4 10 45 34 37.5 24.5 4 13 10 18 29 2.4 35 SG 560 CAD カート -
LDM-4-12-BK M4 12 45 34 37.5 24.5 4 13 10 18 29 2.4 35 BK 560 CAD カート -
LDM-4-12-OR M4 12 45 34 37.5 24.5 4 13 10 18 29 2.4 35 OR 560 CAD カート -
LDM-4-12-RD M4 12 45 34 37.5 24.5 4 13 10 18 29 2.4 35 RD 560 CAD カート -
LDM-4-12-SG M4 12 45 34 37.5 24.5 4 13 10 18 29 2.4 35 SG 560 CAD カート -
LDM-4-16-BK M4 16 45 34 37.5 24.5 4 13 10 18 29 2.4 35 BK 560 CAD カート -
LDM-4-16-OR M4 16 45 34 37.5 24.5 4 13 10 18 29 2.4 35 OR 560 CAD カート -
LDM-4-16-RD M4 16 45 34 37.5 24.5 4 13 10 18 29 2.4 35 RD 560 CAD カート -
LDM-4-16-SG M4 16 45 34 37.5 24.5 4 13 10 18 29 2.4 35 SG 560 CAD カート -
LDM-4-20-BK M4 20 45 34 37.5 24.5 4 13 10 18 29 2.4 35 BK 560 CAD カート -
LDM-4-20-OR M4 20 45 34 37.5 24.5 4 13 10 18 29 2.4 35 OR 560 CAD カート -
LDM-4-20-RD M4 20 45 34 37.5 24.5 4 13 10 18 29 2.4 35 RD 560 CAD カート -
LDM-4-20-SG M4 20 45 34 37.5 24.5 4 13 10 18 29 2.4 35 SG 560 CAD カート -
LDM-4-25-BK M4 25 45 34 37.5 24.5 4 13 10 18 29 2.4 36 BK 560 CAD カート -
LDM-4-25-OR M4 25 45 34 37.5 24.5 4 13 10 18 29 2.4 36 OR 560 CAD カート -
LDM-4-25-RD M4 25 45 34 37.5 24.5 4 13 10 18 29 2.4 36 RD 560 CAD カート -
LDM-4-25-SG M4 25 45 34 37.5 24.5 4 13 10 18 29 2.4 36 SG 560 CAD カート -
LDM-4-32-BK M4 32 45 34 37.5 24.5 4 13 10 18 29 2.4 36 BK 560 CAD カート -
LDM-4-32-OR M4 32 45 34 37.5 24.5 4 13 10 18 29 2.4 36 OR 560 CAD カート -
LDM-4-32-RD M4 32 45 34 37.5 24.5 4 13 10 18 29 2.4 36 RD 560 CAD カート -
LDM-4-32-SG M4 32 45 34 37.5 24.5 4 13 10 18 29 2.4 36 SG 560 CAD カート -
LDM-5-12-BK M5 12 45 34 37.5 24.5 4 13 10 18 60 3.9 36 BK 560 CAD カート -
LDM-5-12-OR M5 12 45 34 37.5 24.5 4 13 10 18 60 3.9 36 OR 560 CAD カート -
LDM-5-12-RD M5 12 45 34 37.5 24.5 4 13 10 18 60 3.9 36 RD 560 CAD カート -
LDM-5-12-SG M5 12 45 34 37.5 24.5 4 13 10 18 60 3.9 36 SG 560 CAD カート -
LDM-5-16-BK M5 16 45 34 37.5 24.5 4 13 10 18 60 3.9 36 BK 560 CAD カート -
LDM-5-16-OR M5 16 45 34 37.5 24.5 4 13 10 18 60 3.9 36 OR 560 CAD カート -
LDM-5-16-RD M5 16 45 34 37.5 24.5 4 13 10 18 60 3.9 36 RD 560 CAD カート -
LDM-5-16-SG M5 16 45 34 37.5 24.5 4 13 10 18 60 3.9 36 SG 560 CAD カート -
LDM-5-20-BK M5 20 45 34 37.5 24.5 4 13 10 18 60 3.9 36 BK 560 CAD カート -
LDM-5-20-OR M5 20 45 34 37.5 24.5 4 13 10 18 60 3.9 36 OR 560 CAD カート -
LDM-5-20-RD M5 20 45 34 37.5 24.5 4 13 10 18 60 3.9 36 RD 560 CAD カート -
LDM-5-20-SG M5 20 45 34 37.5 24.5 4 13 10 18 60 3.9 36 SG 560 CAD カート -
LDM-5-25-BK M5 25 45 34 37.5 24.5 4 13 10 18 60 3.9 37 BK 560 CAD カート -
LDM-5-25-OR M5 25 45 34 37.5 24.5 4 13 10 18 60 3.9 37 OR 560 CAD カート -
LDM-5-25-RD M5 25 45 34 37.5 24.5 4 13 10 18 60 3.9 37 RD 560 CAD カート -
LDM-5-25-SG M5 25 45 34 37.5 24.5 4 13 10 18 60 3.9 37 SG 560 CAD カート -
LDM-5-32-BK M5 32 45 34 37.5 24.5 4 13 10 18 60 3.9 38 BK 560 CAD カート -
LDM-5-32-OR M5 32 45 34 37.5 24.5 4 13 10 18 60 3.9 38 OR 560 CAD カート -
LDM-5-32-RD M5 32 45 34 37.5 24.5 4 13 10 18 60 3.9 38 RD 560 CAD カート -
LDM-5-32-SG M5 32 45 34 37.5 24.5 4 13 10 18 60 3.9 38 SG 560 CAD カート -
LDM-5-40-BK M5 40 45 34 37.5 24.5 4 13 10 18 60 3.9 39 BK 570 CAD カート -
LDM-5-40-OR M5 40 45 34 37.5 24.5 4 13 10 18 60 3.9 39 OR 570 CAD カート -
LDM-5-40-RD M5 40 45 34 37.5 24.5 4 13 10 18 60 3.9 39 RD 570 CAD カート -
LDM-5-40-SG M5 40 45 34 37.5 24.5 4 13 10 18 60 3.9 39 SG 570 CAD カート -
LDM-5-50-BK M5 50 45 34 37.5 24.5 4 13 10 18 60 3.9 40 BK 570 CAD カート -
LDM-5-50-OR M5 50 45 34 37.5 24.5 4 13 10 18 60 3.9 40 OR 570 CAD カート -
LDM-5-50-RD M5 50 45 34 37.5 24.5 4 13 10 18 60 3.9 40 RD 570 CAD カート -
LDM-5-50-SG M5 50 45 34 37.5 24.5 4 13 10 18 60 3.9 40 SG 570 CAD カート -
LDM-6-12-BK M6 12 45 34 37.5 24.5 4 13 10 18 100 5.5 36 BK 560 CAD カート -
LDM-6-12-OR M6 12 45 34 37.5 24.5 4 13 10 18 100 5.5 36 OR 560 CAD カート -
LDM-6-12-RD M6 12 45 34 37.5 24.5 4 13 10 18 100 5.5 36 RD 560 CAD カート -
LDM-6-12-SG M6 12 45 34 37.5 24.5 4 13 10 18 100 5.5 36 SG 560 CAD カート -
LDM-6-16-BK M6 16 45 34 37.5 24.5 4 13 10 18 100 5.5 36 BK 560 CAD カート -
LDM-6-16-OR M6 16 45 34 37.5 24.5 4 13 10 18 100 5.5 36 OR 560 CAD カート -
LDM-6-16-RD M6 16 45 34 37.5 24.5 4 13 10 18 100 5.5 36 RD 560 CAD カート -
LDM-6-16-SG M6 16 45 34 37.5 24.5 4 13 10 18 100 5.5 36 SG 560 CAD カート -
LDM-6-20-BK M6 20 45 34 37.5 24.5 4 13 10 18 100 5.5 37 BK 560 CAD カート -
LDM-6-20-OR M6 20 45 34 37.5 24.5 4 13 10 18 100 5.5 37 OR 560 CAD カート -
LDM-6-20-RD M6 20 45 34 37.5 24.5 4 13 10 18 100 5.5 37 RD 560 CAD カート -
LDM-6-20-SG M6 20 45 34 37.5 24.5 4 13 10 18 100 5.5 37 SG 560 CAD カート -
LDM-6-25-BK M6 25 45 34 37.5 24.5 4 13 10 18 100 5.5 38 BK 560 CAD カート -
LDM-6-25-OR M6 25 45 34 37.5 24.5 4 13 10 18 100 5.5 38 OR 560 CAD カート -
LDM-6-25-RD M6 25 45 34 37.5 24.5 4 13 10 18 100 5.5 38 RD 560 CAD カート -
LDM-6-25-SG M6 25 45 34 37.5 24.5 4 13 10 18 100 5.5 38 SG 560 CAD カート -
LDM-6-32-BK M6 32 45 34 37.5 24.5 4 13 10 18 100 5.5 39 BK 560 CAD カート -
LDM-6-32-OR M6 32 45 34 37.5 24.5 4 13 10 18 100 5.5 39 OR 560 CAD カート -
LDM-6-32-RD M6 32 45 34 37.5 24.5 4 13 10 18 100 5.5 39 RD 560 CAD カート -
LDM-6-32-SG M6 32 45 34 37.5 24.5 4 13 10 18 100 5.5 39 SG 560 CAD カート -
LDM-6-40-BK M6 40 45 34 37.5 24.5 4 13 10 18 100 5.5 41 BK 570 CAD カート -
LDM-6-40-OR M6 40 45 34 37.5 24.5 4 13 10 18 100 5.5 41 OR 570 CAD カート -
LDM-6-40-RD M6 40 45 34 37.5 24.5 4 13 10 18 100 5.5 41 RD 570 CAD カート -
LDM-6-40-SG M6 40 45 34 37.5 24.5 4 13 10 18 100 5.5 41 SG 570 CAD カート -
LDM-6-50-BK M6 50 45 34 37.5 24.5 4 13 10 18 100 5.5 42 BK 570 CAD カート -
LDM-6-50-OR M6 50 45 34 37.5 24.5 4 13 10 18 100 5.5 42 OR 570 CAD カート -
LDM-6-50-RD M6 50 45 34 37.5 24.5 4 13 10 18 100 5.5 42 RD 570 CAD カート -
LDM-6-50-SG M6 50 45 34 37.5 24.5 4 13 10 18 100 5.5 42 SG 570 CAD カート -
LDM-6B-12-BK M6 12 63 45 49 31 6.5 17.5 13.5 24 72 5.5 78 BK 700 CAD カート -
LDM-6B-12-OR M6 12 63 45 49 31 6.5 17.5 13.5 24 72 5.5 78 OR 700 CAD カート -
LDM-6B-12-RD M6 12 63 45 49 31 6.5 17.5 13.5 24 72 5.5 78 RD 700 CAD カート -
LDM-6B-12-SG M6 12 63 45 49 31 6.5 17.5 13.5 24 72 5.5 78 SG 700 CAD カート -
LDM-6B-16-BK M6 16 63 45 49 31 6.5 17.5 13.5 24 72 5.5 79 BK 700 CAD カート -
LDM-6B-16-OR M6 16 63 45 49 31 6.5 17.5 13.5 24 72 5.5 79 OR 700 CAD カート -
LDM-6B-16-RD M6 16 63 45 49 31 6.5 17.5 13.5 24 72 5.5 79 RD 700 CAD カート -
LDM-6B-16-SG M6 16 63 45 49 31 6.5 17.5 13.5 24 72 5.5 79 SG 700 CAD カート -
LDM-6B-20-BK M6 20 63 45 49 31 6.5 17.5 13.5 24 72 5.5 80 BK 700 CAD カート -
LDM-6B-20-OR M6 20 63 45 49 31 6.5 17.5 13.5 24 72 5.5 80 OR 700 CAD カート -
LDM-6B-20-RD M6 20 63 45 49 31 6.5 17.5 13.5 24 72 5.5 80 RD 700 CAD カート -
LDM-6B-20-SG M6 20 63 45 49 31 6.5 17.5 13.5 24 72 5.5 80 SG 700 CAD カート -
LDM-6B-25-BK M6 25 63 45 49 31 6.5 17.5 13.5 24 72 5.5 81 BK 700 CAD カート -
LDM-6B-25-OR M6 25 63 45 49 31 6.5 17.5 13.5 24 72 5.5 81 OR 700 CAD カート -
LDM-6B-25-RD M6 25 63 45 49 31 6.5 17.5 13.5 24 72 5.5 81 RD 700 CAD カート -
LDM-6B-25-SG M6 25 63 45 49 31 6.5 17.5 13.5 24 72 5.5 81 SG 700 CAD カート -
LDM-6B-32-BK M6 32 63 45 49 31 6.5 17.5 13.5 24 72 5.5 82 BK 700 CAD カート -
LDM-6B-32-OR M6 32 63 45 49 31 6.5 17.5 13.5 24 72 5.5 82 OR 700 CAD カート -
LDM-6B-32-RD M6 32 63 45 49 31 6.5 17.5 13.5 24 72 5.5 82 RD 700 CAD カート -
LDM-6B-32-SG M6 32 63 45 49 31 6.5 17.5 13.5 24 72 5.5 82 SG 700 CAD カート -
LDM-6B-40-BK M6 40 63 45 49 31 6.5 17.5 13.5 24 72 5.5 84 BK 700 CAD カート -
LDM-6B-40-OR M6 40 63 45 49 31 6.5 17.5 13.5 24 72 5.5 84 OR 700 CAD カート -
LDM-6B-40-RD M6 40 63 45 49 31 6.5 17.5 13.5 24 72 5.5 84 RD 700 CAD カート -
LDM-6B-40-SG M6 40 63 45 49 31 6.5 17.5 13.5 24 72 5.5 84 SG 700 CAD カート -
LDM-6B-50-BK M6 50 63 45 49 31 6.5 17.5 13.5 24 72 5.5 85 BK 710 CAD カート -
LDM-6B-50-OR M6 50 63 45 49 31 6.5 17.5 13.5 24 72 5.5 85 OR 710 CAD カート -
LDM-6B-50-RD M6 50 63 45 49 31 6.5 17.5 13.5 24 72 5.5 85 RD 710 CAD カート -
LDM-6B-50-SG M6 50 63 45 49 31 6.5 17.5 13.5 24 72 5.5 85 SG 710 CAD カート -
LDM-6B-63-BK M6 63 63 45 49 31 6.5 17.5 13.5 24 72 5.5 87 BK 750 CAD カート -
LDM-6B-63-OR M6 63 63 45 49 31 6.5 17.5 13.5 24 72 5.5 87 OR 750 CAD カート -
LDM-6B-63-RD M6 63 63 45 49 31 6.5 17.5 13.5 24 72 5.5 87 RD 750 CAD カート -
LDM-6B-63-SG M6 63 63 45 49 31 6.5 17.5 13.5 24 72 5.5 87 SG 750 CAD カート -
LDM-8-12-BK M8 12 63 45 49 31 6.5 17.5 13.5 24 180 10 81 BK 700 CAD カート -
LDM-8-12-OR M8 12 63 45 49 31 6.5 17.5 13.5 24 180 10 81 OR 700 CAD カート -
LDM-8-12-RD M8 12 63 45 49 31 6.5 17.5 13.5 24 180 10 81 RD 700 CAD カート -
LDM-8-12-SG M8 12 63 45 49 31 6.5 17.5 13.5 24 180 10 81 SG 700 CAD カート -
LDM-8-16-BK M8 16 63 45 49 31 6.5 17.5 13.5 24 180 10 82 BK 700 CAD カート -
LDM-8-16-OR M8 16 63 45 49 31 6.5 17.5 13.5 24 180 10 82 OR 700 CAD カート -
LDM-8-16-RD M8 16 63 45 49 31 6.5 17.5 13.5 24 180 10 82 RD 700 CAD カート -
LDM-8-16-SG M8 16 63 45 49 31 6.5 17.5 13.5 24 180 10 82 SG 700 CAD カート -
LDM-8-20-BK M8 20 63 45 49 31 6.5 17.5 13.5 24 180 10 83 BK 700 CAD カート -
LDM-8-20-OR M8 20 63 45 49 31 6.5 17.5 13.5 24 180 10 83 OR 700 CAD カート -
LDM-8-20-RD M8 20 63 45 49 31 6.5 17.5 13.5 24 180 10 83 RD 700 CAD カート -
LDM-8-20-SG M8 20 63 45 49 31 6.5 17.5 13.5 24 180 10 83 SG 700 CAD カート -
LDM-8-25-BK M8 25 63 45 49 31 6.5 17.5 13.5 24 180 10 85 BK 700 CAD カート -
LDM-8-25-OR M8 25 63 45 49 31 6.5 17.5 13.5 24 180 10 85 OR 700 CAD カート -
LDM-8-25-RD M8 25 63 45 49 31 6.5 17.5 13.5 24 180 10 85 RD 700 CAD カート -
LDM-8-25-SG M8 25 63 45 49 31 6.5 17.5 13.5 24 180 10 85 SG 700 CAD カート -
LDM-8-32-BK M8 32 63 45 49 31 6.5 17.5 13.5 24 180 10 86 BK 700 CAD カート -
LDM-8-32-OR M8 32 63 45 49 31 6.5 17.5 13.5 24 180 10 86 OR 700 CAD カート -
LDM-8-32-RD M8 32 63 45 49 31 6.5 17.5 13.5 24 180 10 86 RD 700 CAD カート -
LDM-8-32-SG M8 32 63 45 49 31 6.5 17.5 13.5 24 180 10 86 SG 700 CAD カート -
LDM-8-40-BK M8 40 63 45 49 31 6.5 17.5 13.5 24 180 10 89 BK 700 CAD カート -
LDM-8-40-OR M8 40 63 45 49 31 6.5 17.5 13.5 24 180 10 89 OR 700 CAD カート -
LDM-8-40-RD M8 40 63 45 49 31 6.5 17.5 13.5 24 180 10 89 RD 700 CAD カート -
LDM-8-40-SG M8 40 63 45 49 31 6.5 17.5 13.5 24 180 10 89 SG 700 CAD カート -
LDM-8-50-BK M8 50 63 45 49 31 6.5 17.5 13.5 24 180 10 92 BK 710 CAD カート -
LDM-8-50-OR M8 50 63 45 49 31 6.5 17.5 13.5 24 180 10 92 OR 710 CAD カート -
LDM-8-50-RD M8 50 63 45 49 31 6.5 17.5 13.5 24 180 10 92 RD 710 CAD カート -
LDM-8-50-SG M8 50 63 45 49 31 6.5 17.5 13.5 24 180 10 92 SG 710 CAD カート -
LDM-8-63-BK M8 63 63 45 49 31 6.5 17.5 13.5 24 180 10 96 BK 750 CAD カート -
LDM-8-63-OR M8 63 63 45 49 31 6.5 17.5 13.5 24 180 10 96 OR 750 CAD カート -
LDM-8-63-RD M8 63 63 45 49 31 6.5 17.5 13.5 24 180 10 96 RD 750 CAD カート -
LDM-8-63-SG M8 63 63 45 49 31 6.5 17.5 13.5 24 180 10 96 SG 750 CAD カート -
LDM-8B-16-BK M8 16 78 54 58 36 8 21 16 26 140 10 131 BK 790 CAD カート -
LDM-8B-16-OR M8 16 78 54 58 36 8 21 16 26 140 10 131 OR 790 CAD カート -
LDM-8B-16-RD M8 16 78 54 58 36 8 21 16 26 140 10 131 RD 790 CAD カート -
LDM-8B-16-SG M8 16 78 54 58 36 8 21 16 26 140 10 131 SG 790 CAD カート -
LDM-8B-20-BK M8 20 78 54 58 36 8 21 16 26 140 10 132 BK 790 CAD カート -
LDM-8B-20-OR M8 20 78 54 58 36 8 21 16 26 140 10 132 OR 790 CAD カート -
LDM-8B-20-RD M8 20 78 54 58 36 8 21 16 26 140 10 132 RD 790 CAD カート -
LDM-8B-20-SG M8 20 78 54 58 36 8 21 16 26 140 10 132 SG 790 CAD カート -
LDM-8B-25-BK M8 25 78 54 58 36 8 21 16 26 140 10 133 BK 790 CAD カート -
LDM-8B-25-OR M8 25 78 54 58 36 8 21 16 26 140 10 133 OR 790 CAD カート -
LDM-8B-25-RD M8 25 78 54 58 36 8 21 16 26 140 10 133 RD 790 CAD カート -
LDM-8B-25-SG M8 25 78 54 58 36 8 21 16 26 140 10 133 SG 790 CAD カート -
LDM-8B-32-BK M8 32 78 54 58 36 8 21 16 26 140 10 136 BK 790 CAD カート -
LDM-8B-32-OR M8 32 78 54 58 36 8 21 16 26 140 10 136 OR 790 CAD カート -
LDM-8B-32-RD M8 32 78 54 58 36 8 21 16 26 140 10 136 RD 790 CAD カート -
LDM-8B-32-SG M8 32 78 54 58 36 8 21 16 26 140 10 136 SG 790 CAD カート -
LDM-8B-40-BK M8 40 78 54 58 36 8 21 16 26 140 10 140 BK 800 CAD カート -
LDM-8B-40-OR M8 40 78 54 58 36 8 21 16 26 140 10 140 OR 800 CAD カート -
LDM-8B-40-RD M8 40 78 54 58 36 8 21 16 26 140 10 140 RD 800 CAD カート -
LDM-8B-40-SG M8 40 78 54 58 36 8 21 16 26 140 10 140 SG 800 CAD カート -
LDM-8B-50-BK M8 50 78 54 58 36 8 21 16 26 140 10 143 BK 800 CAD カート -
LDM-8B-50-OR M8 50 78 54 58 36 8 21 16 26 140 10 143 OR 800 CAD カート -
LDM-8B-50-RD M8 50 78 54 58 36 8 21 16 26 140 10 143 RD 800 CAD カート -
LDM-8B-50-SG M8 50 78 54 58 36 8 21 16 26 140 10 143 SG 800 CAD カート -
LDM-8B-63-BK M8 63 78 54 58 36 8 21 16 26 140 10 147 BK 820 CAD カート -
LDM-8B-63-OR M8 63 78 54 58 36 8 21 16 26 140 10 147 OR 820 CAD カート -
LDM-8B-63-RD M8 63 78 54 58 36 8 21 16 26 140 10 147 RD 820 CAD カート -
LDM-8B-63-SG M8 63 78 54 58 36 8 21 16 26 140 10 147 SG 820 CAD カート -
LDM-8B-80-BK M8 80 78 54 58 36 8 21 16 26 140 10 152 BK 960 CAD カート -
LDM-8B-80-OR M8 80 78 54 58 36 8 21 16 26 140 10 152 OR 960 CAD カート -
LDM-8B-80-RD M8 80 78 54 58 36 8 21 16 26 140 10 152 RD 960 CAD カート -
LDM-8B-80-SG M8 80 78 54 58 36 8 21 16 26 140 10 152 SG 960 CAD カート -
LDM-10A-20-BK M10 20 63 45 49 31 6.5 17.5 13.5 24 360 16 86 BK 740 CAD カート -
LDM-10A-20-OR M10 20 63 45 49 31 6.5 17.5 13.5 24 360 16 86 OR 740 CAD カート -
LDM-10A-20-RD M10 20 63 45 49 31 6.5 17.5 13.5 24 360 16 86 RD 740 CAD カート -
LDM-10A-20-SG M10 20 63 45 49 31 6.5 17.5 13.5 24 360 16 86 SG 740 CAD カート -
LDM-10A-25-BK M10 25 63 45 49 31 6.5 17.5 13.5 24 360 16 89 BK 740 CAD カート -
LDM-10A-25-OR M10 25 63 45 49 31 6.5 17.5 13.5 24 360 16 89 OR 740 CAD カート -
LDM-10A-25-RD M10 25 63 45 49 31 6.5 17.5 13.5 24 360 16 89 RD 740 CAD カート -
LDM-10A-25-SG M10 25 63 45 49 31 6.5 17.5 13.5 24 360 16 89 SG 740 CAD カート -
LDM-10A-32-BK M10 32 63 45 49 31 6.5 17.5 13.5 24 360 16 93 BK 740 CAD カート -
LDM-10A-32-OR M10 32 63 45 49 31 6.5 17.5 13.5 24 360 16 93 OR 740 CAD カート -
LDM-10A-32-RD M10 32 63 45 49 31 6.5 17.5 13.5 24 360 16 93 RD 740 CAD カート -
LDM-10A-32-SG M10 32 63 45 49 31 6.5 17.5 13.5 24 360 16 93 SG 740 CAD カート -
LDM-10A-40-BK M10 40 63 45 49 31 6.5 17.5 13.5 24 360 16 95 BK 740 CAD カート -
LDM-10A-40-OR M10 40 63 45 49 31 6.5 17.5 13.5 24 360 16 95 OR 740 CAD カート -
LDM-10A-40-RD M10 40 63 45 49 31 6.5 17.5 13.5 24 360 16 95 RD 740 CAD カート -
LDM-10A-40-SG M10 40 63 45 49 31 6.5 17.5 13.5 24 360 16 95 SG 740 CAD カート -
LDM-10A-50-BK M10 50 63 45 49 31 6.5 17.5 13.5 24 360 16 100 BK 780 CAD カート -
LDM-10A-50-OR M10 50 63 45 49 31 6.5 17.5 13.5 24 360 16 100 OR 780 CAD カート -
LDM-10A-50-RD M10 50 63 45 49 31 6.5 17.5 13.5 24 360 16 100 RD 780 CAD カート -
LDM-10A-50-SG M10 50 63 45 49 31 6.5 17.5 13.5 24 360 16 100 SG 780 CAD カート -
LDM-10A-63-BK M10 63 63 45 49 31 6.5 17.5 13.5 24 360 16 107 BK 800 CAD カート -
LDM-10A-63-OR M10 63 63 45 49 31 6.5 17.5 13.5 24 360 16 107 OR 800 CAD カート -
LDM-10A-63-RD M10 63 63 45 49 31 6.5 17.5 13.5 24 360 16 107 RD 800 CAD カート -
LDM-10A-63-SG M10 63 63 45 49 31 6.5 17.5 13.5 24 360 16 107 SG 800 CAD カート -
LDM-10A-80-BK M10 80 63 45 49 31 6.5 17.5 13.5 24 360 16 127 BK 820 CAD カート -
LDM-10A-80-OR M10 80 63 45 49 31 6.5 17.5 13.5 24 360 16 127 OR 820 CAD カート -
LDM-10A-80-RD M10 80 63 45 49 31 6.5 17.5 13.5 24 360 16 127 RD 820 CAD カート -
LDM-10A-80-SG M10 80 63 45 49 31 6.5 17.5 13.5 24 360 16 127 SG 820 CAD カート -
LDM-10-16-BK M10 16 78 54 58 36 8 21 16 26 290 16 135 BK 790 CAD カート -
LDM-10-16-OR M10 16 78 54 58 36 8 21 16 26 290 16 135 OR 790 CAD カート -
LDM-10-16-RD M10 16 78 54 58 36 8 21 16 26 290 16 135 RD 790 CAD カート -
LDM-10-16-SG M10 16 78 54 58 36 8 21 16 26 290 16 135 SG 790 CAD カート -
LDM-10-20-BK M10 20 78 54 58 36 8 21 16 26 290 16 136 BK 790 CAD カート -
LDM-10-20-OR M10 20 78 54 58 36 8 21 16 26 290 16 136 OR 790 CAD カート -
LDM-10-20-RD M10 20 78 54 58 36 8 21 16 26 290 16 136 RD 790 CAD カート -
LDM-10-20-SG M10 20 78 54 58 36 8 21 16 26 290 16 136 SG 790 CAD カート -
LDM-10-25-BK M10 25 78 54 58 36 8 21 16 26 290 16 139 BK 790 CAD カート -
LDM-10-25-OR M10 25 78 54 58 36 8 21 16 26 290 16 139 OR 790 CAD カート -
LDM-10-25-RD M10 25 78 54 58 36 8 21 16 26 290 16 139 RD 790 CAD カート -
LDM-10-25-SG M10 25 78 54 58 36 8 21 16 26 290 16 139 SG 790 CAD カート -
LDM-10-32-BK M10 32 78 54 58 36 8 21 16 26 290 16 142 BK 790 CAD カート -
LDM-10-32-OR M10 32 78 54 58 36 8 21 16 26 290 16 142 OR 790 CAD カート -
LDM-10-32-RD M10 32 78 54 58 36 8 21 16 26 290 16 142 RD 790 CAD カート -
LDM-10-32-SG M10 32 78 54 58 36 8 21 16 26 290 16 142 SG 790 CAD カート -
LDM-10-40-BK M10 40 78 54 58 36 8 21 16 26 290 16 146 BK 800 CAD カート -
LDM-10-40-OR M10 40 78 54 58 36 8 21 16 26 290 16 146 OR 800 CAD カート -
LDM-10-40-RD M10 40 78 54 58 36 8 21 16 26 290 16 146 RD 800 CAD カート -
LDM-10-40-SG M10 40 78 54 58 36 8 21 16 26 290 16 146 SG 800 CAD カート -
LDM-10-50-BK M10 50 78 54 58 36 8 21 16 26 290 16 151 BK 800 CAD カート -
LDM-10-50-OR M10 50 78 54 58 36 8 21 16 26 290 16 151 OR 800 CAD カート -
LDM-10-50-RD M10 50 78 54 58 36 8 21 16 26 290 16 151 RD 800 CAD カート -
LDM-10-50-SG M10 50 78 54 58 36 8 21 16 26 290 16 151 SG 800 CAD カート -
LDM-10-63-BK M10 63 78 54 58 36 8 21 16 26 290 16 158 BK 820 CAD カート -
LDM-10-63-OR M10 63 78 54 58 36 8 21 16 26 290 16 158 OR 820 CAD カート -
LDM-10-63-RD M10 63 78 54 58 36 8 21 16 26 290 16 158 RD 820 CAD カート -
LDM-10-63-SG M10 63 78 54 58 36 8 21 16 26 290 16 158 SG 820 CAD カート -
LDM-10-80-BK M10 80 78 54 58 36 8 21 16 26 290 16 166 BK 960 CAD カート -
LDM-10-80-OR M10 80 78 54 58 36 8 21 16 26 290 16 166 OR 960 CAD カート -
LDM-10-80-RD M10 80 78 54 58 36 8 21 16 26 290 16 166 RD 960 CAD カート -
LDM-10-80-SG M10 80 78 54 58 36 8 21 16 26 290 16 166 SG 960 CAD カート -
LDM-12A-25-BK M12 25 78 54 58 36 8 21 16 26 500 23 145 BK 860 CAD カート -
LDM-12A-25-OR M12 25 78 54 58 36 8 21 16 26 500 23 145 OR 860 CAD カート -
LDM-12A-25-RD M12 25 78 54 58 36 8 21 16 26 500 23 145 RD 860 CAD カート -
LDM-12A-25-SG M12 25 78 54 58 36 8 21 16 26 500 23 145 SG 860 CAD カート -
LDM-12A-32-BK M12 32 78 54 58 36 8 21 16 26 500 23 150 BK 860 CAD カート -
LDM-12A-32-OR M12 32 78 54 58 36 8 21 16 26 500 23 150 OR 860 CAD カート -
LDM-12A-32-RD M12 32 78 54 58 36 8 21 16 26 500 23 150 RD 860 CAD カート -
LDM-12A-32-SG M12 32 78 54 58 36 8 21 16 26 500 23 150 SG 860 CAD カート -
LDM-12A-40-BK M12 40 78 54 58 36 8 21 16 26 500 23 156 BK 860 CAD カート -
LDM-12A-40-OR M12 40 78 54 58 36 8 21 16 26 500 23 156 OR 860 CAD カート -
LDM-12A-40-RD M12 40 78 54 58 36 8 21 16 26 500 23 156 RD 860 CAD カート -
LDM-12A-40-SG M12 40 78 54 58 36 8 21 16 26 500 23 156 SG 860 CAD カート -
LDM-12A-50-BK M12 50 78 54 58 36 8 21 16 26 500 23 163 BK 860 CAD カート -
LDM-12A-50-OR M12 50 78 54 58 36 8 21 16 26 500 23 163 OR 860 CAD カート -
LDM-12A-50-RD M12 50 78 54 58 36 8 21 16 26 500 23 163 RD 860 CAD カート -
LDM-12A-50-SG M12 50 78 54 58 36 8 21 16 26 500 23 163 SG 860 CAD カート -
LDM-12A-63-BK M12 63 78 54 58 36 8 21 16 26 500 23 171 BK 860 CAD カート -
LDM-12A-63-OR M12 63 78 54 58 36 8 21 16 26 500 23 171 OR 860 CAD カート -
LDM-12A-63-RD M12 63 78 54 58 36 8 21 16 26 500 23 171 RD 860 CAD カート -
LDM-12A-63-SG M12 63 78 54 58 36 8 21 16 26 500 23 171 SG 860 CAD カート -
LDM-12A-80-BK M12 80 78 54 58 36 8 21 16 26 500 23 183 BK 1,000 CAD カート -
LDM-12A-80-OR M12 80 78 54 58 36 8 21 16 26 500 23 183 OR 1,000 CAD カート -
LDM-12A-80-RD M12 80 78 54 58 36 8 21 16 26 500 23 183 RD 1,000 CAD カート -
LDM-12A-80-SG M12 80 78 54 58 36 8 21 16 26 500 23 183 SG 1,000 CAD カート -
LDM-12-25-BK M12 25 92 64 68 43 11 24 19 28 420 23 230 BK 930 CAD カート -
LDM-12-25-OR M12 25 92 64 68 43 11 24 19 28 420 23 230 OR 930 CAD カート -
LDM-12-25-RD M12 25 92 64 68 43 11 24 19 28 420 23 230 RD 930 CAD カート -
LDM-12-25-SG M12 25 92 64 68 43 11 24 19 28 420 23 230 SG 930 CAD カート -
LDM-12-32-BK M12 32 92 64 68 43 11 24 19 28 420 23 234 BK 930 CAD カート -
LDM-12-32-OR M12 32 92 64 68 43 11 24 19 28 420 23 234 OR 930 CAD カート -
LDM-12-32-RD M12 32 92 64 68 43 11 24 19 28 420 23 234 RD 930 CAD カート -
LDM-12-32-SG M12 32 92 64 68 43 11 24 19 28 420 23 234 SG 930 CAD カート -
LDM-12-40-BK M12 40 92 64 68 43 11 24 19 28 420 23 239 BK 950 CAD カート -
LDM-12-40-OR M12 40 92 64 68 43 11 24 19 28 420 23 239 OR 950 CAD カート -
LDM-12-40-RD M12 40 92 64 68 43 11 24 19 28 420 23 239 RD 950 CAD カート -
LDM-12-40-SG M12 40 92 64 68 43 11 24 19 28 420 23 239 SG 950 CAD カート -
LDM-12-50-BK M12 50 92 64 68 43 11 24 19 28 420 23 246 BK 990 CAD カート -
LDM-12-50-OR M12 50 92 64 68 43 11 24 19 28 420 23 246 OR 990 CAD カート -
LDM-12-50-RD M12 50 92 64 68 43 11 24 19 28 420 23 246 RD 990 CAD カート -
LDM-12-50-SG M12 50 92 64 68 43 11 24 19 28 420 23 246 SG 990 CAD カート -
LDM-12-63-BK M12 63 92 64 68 43 11 24 19 28 420 23 256 BK 1,030 CAD カート -
LDM-12-63-OR M12 63 92 64 68 43 11 24 19 28 420 23 256 OR 1,030 CAD カート -
LDM-12-63-RD M12 63 92 64 68 43 11 24 19 28 420 23 256 RD 1,030 CAD カート -
LDM-12-63-SG M12 63 92 64 68 43 11 24 19 28 420 23 256 SG 1,030 CAD カート -
LDM-12-80-BK M12 80 92 64 68 43 11 24 19 28 420 23 267 BK 1,170 CAD カート -
LDM-12-80-OR M12 80 92 64 68 43 11 24 19 28 420 23 267 OR 1,170 CAD カート -
LDM-12-80-RD M12 80 92 64 68 43 11 24 19 28 420 23 267 RD 1,170 CAD カート -
LDM-12-80-SG M12 80 92 64 68 43 11 24 19 28 420 23 267 SG 1,170 CAD カート -
LDM-16A-25-BK M16 25 92 64 68 43 11 24 19 28 1100 43 244 BK 1,140 CAD カート -
LDM-16A-25-OR M16 25 92 64 68 43 11 24 19 28 1100 43 244 OR 1,140 CAD カート -
LDM-16A-25-RD M16 25 92 64 68 43 11 24 19 28 1100 43 244 RD 1,140 CAD カート -
LDM-16A-25-SG M16 25 92 64 68 43 11 24 19 28 1100 43 244 SG 1,140 CAD カート -
LDM-16A-32-BK M16 32 92 64 68 43 11 24 19 28 1100 43 252 BK 1,140 CAD カート -
LDM-16A-32-OR M16 32 92 64 68 43 11 24 19 28 1100 43 252 OR 1,140 CAD カート -
LDM-16A-32-RD M16 32 92 64 68 43 11 24 19 28 1100 43 252 RD 1,140 CAD カート -
LDM-16A-32-SG M16 32 92 64 68 43 11 24 19 28 1100 43 252 SG 1,140 CAD カート -
LDM-16A-40-BK M16 40 92 64 68 43 11 24 19 28 1100 43 254 BK 1,140 CAD カート -
LDM-16A-40-OR M16 40 92 64 68 43 11 24 19 28 1100 43 254 OR 1,140 CAD カート -
LDM-16A-40-RD M16 40 92 64 68 43 11 24 19 28 1100 43 254 RD 1,140 CAD カート -
LDM-16A-40-SG M16 40 92 64 68 43 11 24 19 28 1100 43 254 SG 1,140 CAD カート -
LDM-16A-50-BK M16 50 92 64 68 43 11 24 19 28 1100 43 277 BK 1,220 CAD カート -
LDM-16A-50-OR M16 50 92 64 68 43 11 24 19 28 1100 43 277 OR 1,220 CAD カート -
LDM-16A-50-RD M16 50 92 64 68 43 11 24 19 28 1100 43 277 RD 1,220 CAD カート -
LDM-16A-50-SG M16 50 92 64 68 43 11 24 19 28 1100 43 277 SG 1,220 CAD カート -
LDM-16A-63-BK M16 63 92 64 68 43 11 24 19 28 1100 43 294 BK 1,220 CAD カート -
LDM-16A-63-OR M16 63 92 64 68 43 11 24 19 28 1100 43 294 OR 1,220 CAD カート -
LDM-16A-63-RD M16 63 92 64 68 43 11 24 19 28 1100 43 294 RD 1,220 CAD カート -
LDM-16A-63-SG M16 63 92 64 68 43 11 24 19 28 1100 43 294 SG 1,220 CAD カート -
LDM-16A-80-BK M16 80 92 64 68 43 11 24 19 28 1100 43 329 BK 1,310 CAD カート -
LDM-16A-80-OR M16 80 92 64 68 43 11 24 19 28 1100 43 329 OR 1,310 CAD カート -
LDM-16A-80-RD M16 80 92 64 68 43 11 24 19 28 1100 43 329 RD 1,310 CAD カート -
LDM-16A-80-SG M16 80 92 64 68 43 11 24 19 28 1100 43 329 SG 1,310 CAD カート -
LDM-16-32-BK M16 32 108 75 80 50.5 12 30 23 30 910 43 359 BK 1,520 CAD カート -
LDM-16-32-OR M16 32 108 75 80 50.5 12 30 23 30 910 43 359 OR 1,520 CAD カート -
LDM-16-32-RD M16 32 108 75 80 50.5 12 30 23 30 910 43 359 RD 1,520 CAD カート -
LDM-16-32-SG M16 32 108 75 80 50.5 12 30 23 30 910 43 359 SG 1,520 CAD カート -
LDM-16-40-BK M16 40 108 75 80 50.5 12 30 23 30 910 43 370 BK 1,520 CAD カート -
LDM-16-40-OR M16 40 108 75 80 50.5 12 30 23 30 910 43 370 OR 1,520 CAD カート -
LDM-16-40-RD M16 40 108 75 80 50.5 12 30 23 30 910 43 370 RD 1,520 CAD カート -
LDM-16-40-SG M16 40 108 75 80 50.5 12 30 23 30 910 43 370 SG 1,520 CAD カート -
LDM-16-50-BK M16 50 108 75 80 50.5 12 30 23 30 910 43 382 BK 1,520 CAD カート -
LDM-16-50-OR M16 50 108 75 80 50.5 12 30 23 30 910 43 382 OR 1,520 CAD カート -
LDM-16-50-RD M16 50 108 75 80 50.5 12 30 23 30 910 43 382 RD 1,520 CAD カート -
LDM-16-50-SG M16 50 108 75 80 50.5 12 30 23 30 910 43 382 SG 1,520 CAD カート -
LDM-16-63-BK M16 63 108 75 80 50.5 12 30 23 30 910 43 401 BK 1,590 CAD カート -
LDM-16-63-OR M16 63 108 75 80 50.5 12 30 23 30 910 43 401 OR 1,590 CAD カート -
LDM-16-63-RD M16 63 108 75 80 50.5 12 30 23 30 910 43 401 RD 1,590 CAD カート -
LDM-16-63-SG M16 63 108 75 80 50.5 12 30 23 30 910 43 401 SG 1,590 CAD カート -
LDM-16-80-BK M16 80 108 75 80 50.5 12 30 23 30 910 43 423 BK 1,690 CAD カート -
LDM-16-80-OR M16 80 108 75 80 50.5 12 30 23 30 910 43 423 OR 1,690 CAD カート -
LDM-16-80-RD M16 80 108 75 80 50.5 12 30 23 30 910 43 423 RD 1,690 CAD カート -
LDM-16-80-SG M16 80 108 75 80 50.5 12 30 23 30 910 43 423 SG 1,690 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

LDM
レバー部 亜鉛ダイカスト
静電塗装(各色)
ねじ部 SUM22L
四三酸化鉄皮膜(黒)
止めねじ スティール
四三酸化鉄皮膜(黒)
スプリング ステンレス鋼線またはSWPB

特長

  • M3-M16の豊富なねじサイズ。
  • ねじ部の材質・表面処理の組み合わせは3種類。
    LDM----スティール製・四三酸化鉄皮膜(黒)
    LDME----スティール製・無電解ニッケルメッキ
    LDMS----ステンレス製
  • LDMEはスティール製のねじ部に無電解ニッケルメッキを施し耐蝕性を高めています。
  • レバー部は傷が目立ちにくいつや消しタイプの静電塗装。

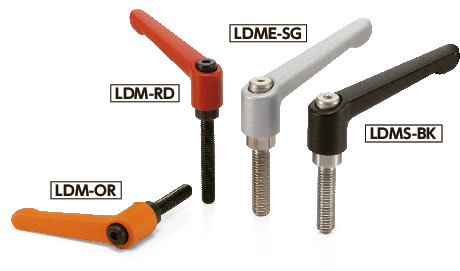

  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方

関連商品

LDM LDMSと同形状で操作ボタンつきのLDM-CLDMS-Cがあります。
操作ボタンがあると、力が加わりやすくレバーの操作が容易になります。
LDM-CLDMS-C

LDMクランプレバー(おねじ)

LDM LDME LDMSと同形状でめねじタイプのLDFLDFELDFS、リーマ穴タイプのLDRがあります。
LDFLDFELDFSLDR

LDMクランプレバー(おねじ)


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

商品に関するお問い合わせなど、
お気軽にご連絡ください。

鍋屋バイテック会社コンタクトセンター

受付時間 平日9:00-17:15
(12:00-13:00 および 土日祝日・当社指定の休日を除く)
