• インデックスプランジャ

フランジつきインデックスプランジャ - ロック機構つき

Indexing Plunger with Flange & Rest Position

PFY

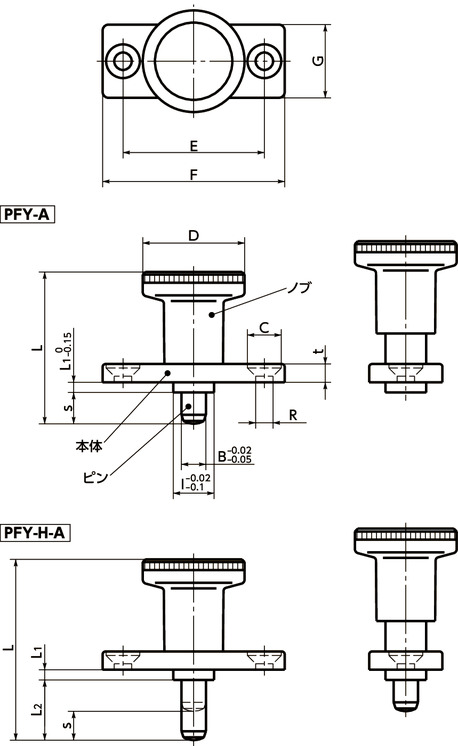

形状図

PFYフランジつきインデックスプランジャ - ロック機構つき寸法図

寸法・CAD・価格

絞り込み

B
すべて
6
8
s
すべて
6
8

単位 : mm

品番 D I L L1 L2 C R B E F G s t 荷重(N)
min./max.
質量
(g)
許容引張荷重(N) ピンのせん断荷重
(N)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PFY-6-A 25 10 37 2.5 - 8.3 4.3 6 30 40 18 6 4.5 8.5/22 37 400 2530 2,090 2,299 CAD カート 在庫品
PFY-8-A 31 12 44 2.5 - 10.4 5.3 8 34 46 20 8 5.5 15.5/28 60 500 4500 2,520 2,772 CAD カート 在庫品
PFY-6H-A 25 10 45 2.5 14 8.3 4.3 6 30 40 18 6 4.5 8.5/22 39 400 2530 2,160 2,376 CAD カート 在庫品
PFY-8H-A 31 12 54 2.5 18 10.4 5.3 8 34 46 20 8 5.5 15.5/28 64 500 4500 2,550 2,805 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PFY
ノブ ナイロン6(つや消し黒)
本体 亜鉛ダイカスト
三価クロメート処理
ピン S45C(硬度50-60HRC)
スプリング SWPB相当

特長

  • 皿ボルト・リベットなどで取りつけるフランジタイプのインデックスプランジャ。ロック機構つき。
  • ロングピンタイプPFY-H-Aは厚いパネル・フレームなどの取りつけに最適です。
  • ノブを引き、90°回転させれば、ピンを引っ込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • ロック機構はノブに内蔵されています。そのため全長はロック機構のないPFXPFX)と同じです。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。

強度

品番 許容引張荷重(N)
PFY-6-A 400
PFY-8-A 500
PFY-6H-A 400
PFY-8H-A 500

ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上表の値を超えないようにしてください。
