• インデックスプランジャ

PRXS-F-D

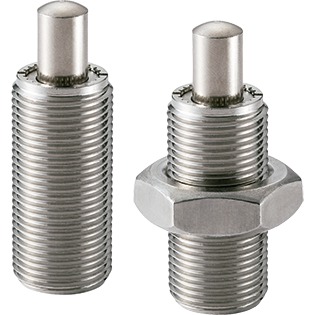

インデックスプランジャ - プッシュタイプ

Indexing Plunger - Push type

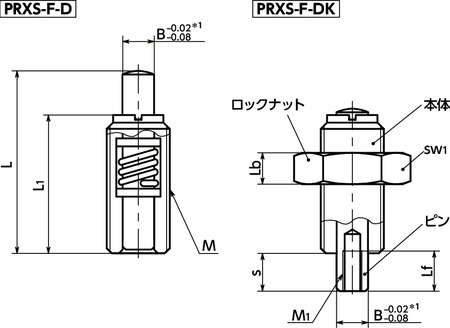

形状図

PRXS-F-Dインデックスプランジャ - プッシュタイプ寸法図

*1: ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
M(細目)
すべて
M10×1
M12×1.5
M16×1.5
M20×1.5
B
すべて
5
6
8
10
s
すべて
6
7
9
11

単位 : mm

品番 ロックナットの
有無
M(細目) M1(並目) L L1 Lb sw1 B s Lf 荷重(N)
min./max.
質量
(g)
価格
(円)
CAD 標準品を購入 備考
PRXS-5-6-F-D - M10×1 M3 29 22 - - 5 6 7 7/18 10 3,720 CAD カート 非在庫品
PRXS-6-7-F-D - M12×1.5 M4 35 26 - - 6 7 7 8/21 17 4,120 CAD カート 非在庫品
PRXS-8-9-F-D - M16×1.5 M5 48 34 - - 8 9 9 11/32 42 4,650 CAD カート 非在庫品
PRXS-10-11-F-D - M20×1.5 M6 57 43 - - 10 11 12 18/43 81 6,670 CAD カート 非在庫品
PRXS-5-6-F-DK M10×1 M3 29 22 5 17 5 6 7 7/18 17 3,820 CAD カート 非在庫品
PRXS-6-7-F-DK M12×1.5 M4 35 26 6 18 6 7 7 8/21 31 4,290 CAD カート 非在庫品
PRXS-8-9-F-DK M16×1.5 M5 48 34 8 24 8 9 9 11/32 60 4,910 CAD カート 非在庫品
PRXS-10-11-F-DK M20×1.5 M6 57 43 10 30 10 11 12 18/43 101 7,220 CAD カート 非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PRXS-F-D PRXS-F-DK
本体 SUS303 SUS303
ピン SUS303
ニッケルメッキ
SUS303
ニッケルメッキ
スプリング SUS301 SUS301
ロックナット - SUS303

特長

  • プッシュタイプのインデックスプランジャ。
  • ピンの先端にはめねじ穴があり、用途に応じたアタッチメントを取りつけることができます。
  • 通常はピンが本体に収納されています。ピンの上部を押すとピンが本体から突き出します。ピンの上部を離すと、内蔵のスプリングの力でピンが本体に収納されます。
  • ピンはニッケルメッキ済み。先端部および上部とも耐摩耗性にすぐれています。ピンの上部を機械で操作する場合にも適しています。
  • 品番の末尾記号により、ロックナットの有無が選択できます。
末尾記号 ロックナット
D なし*1
DK あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス

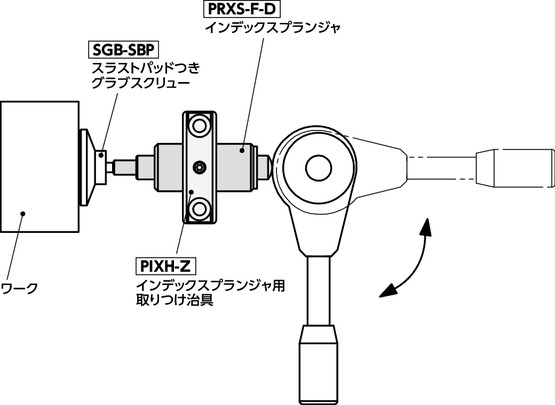

使用例

スラストパッドつきグラブスクリューを取りつけてワークの固定に。

PRXS-F-Dインデックスプランジャ - プッシュタイプ

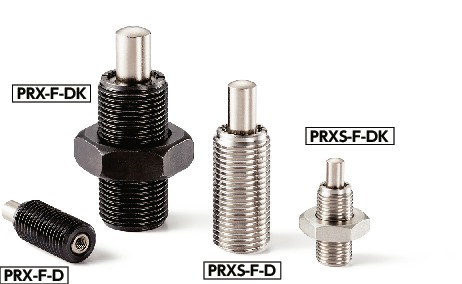

関連商品

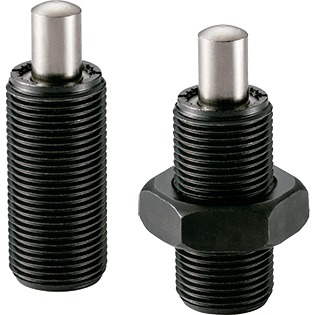

同形状でスティール製のPRX-F-Dがあります。
PRX-F-D

PRXS-F-Dインデックスプランジャ - プッシュタイプ

同形状でピンの先端にめねじ穴のないPRXS-Dがあります。
PRXS-D

PRXS-F-Dインデックスプランジャ - プッシュタイプ
