• インデックスプランジャ

PSVX-A

インデックスプランジャ - レバータイプ - 180° 回転制限

Indexing Plunger - Lever style - 180° limit stop

形状図

PSVX-Aインデックスプランジャ - レバータイプ -180° 回転制限寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
M(細目)
すべて
M10×1
M12×1.5
M16×1.5
M20×1.5
B
すべて
5
6
8
10
s
すべて
6
8
10
12

単位 : mm

品番 ロックナットの
有無
M(細目) D D1 L L1 Lb sw1 H B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD 標準品を購入 備考
PSVX-5-M10-L-A - M10×1 21 10 37.5 19 - - 9 5 6 7/20 18 1190 3,590 CAD カート -
PSVX-6-M12-L-A - M12×1.5 26 12 47 26 - - 10 6 8 8/18 30 1710 3,520 CAD カート -
PSVX-8-M16-L-A - M16×1.5 32 16 56 30 - - 13 8 10 11/29 63 3050 3,880 CAD カート -
PSVX-10-M20-L-A - M20×1.5 37 20 69 37 - - 15 10 12 21/57 128 4770 4,450 CAD カート -
PSVX-5-M10-R-A - M10×1 21 10 37.5 19 - - 9 5 6 7/20 18 1190 3,590 CAD カート -
PSVX-6-M12-R-A - M12×1.5 26 12 47 26 - - 10 6 8 8/18 30 1710 3,520 CAD カート -
PSVX-8-M16-R-A - M16×1.5 32 16 56 30 - - 13 8 10 11/29 63 3050 3,880 CAD カート -
PSVX-10-M20-R-A - M20×1.5 37 20 69 37 - - 15 10 12 21/57 128 4770 4,450 CAD カート -
PSVX-5-M10-L-AK M10×1 21 10 37.5 19 5 17 9 5 6 7/20 25 1190 3,650 CAD カート -
PSVX-6-M12-L-AK M12×1.5 26 12 47 26 6 18 10 6 8 8/18 40 1710 3,580 CAD カート -
PSVX-8-M16-L-AK M16×1.5 32 16 56 30 8 24 13 8 10 11/29 83 3050 3,990 CAD カート -
PSVX-10-M20-L-AK M20×1.5 37 20 69 37 10 30 15 10 12 21/57 163 4770 4,650 CAD カート -
PSVX-5-M10-R-AK M10×1 21 10 37.5 19 5 17 9 5 6 7/20 25 1190 3,650 CAD カート -
PSVX-6-M12-R-AK M12×1.5 26 12 47 26 6 18 10 6 8 8/18 40 1710 3,580 CAD カート -
PSVX-8-M16-R-AK M16×1.5 32 16 56 30 8 24 13 8 10 11/29 83 3050 3,990 CAD カート -
PSVX-10-M20-R-AK M20×1.5 37 20 69 37 10 30 15 10 12 21/57 163 4770 4,650 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PSVX-L-A/PSVX-R-A PSVX-L-AK/PSVX-R-AK
レバー 焼結合金 焼結合金
本体 SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
ピン SUM22L
窒化処理
SUM22L
窒化処理
スプリング SUS301 SUS301
ロックナット S45C
四三酸化鉄皮膜(黒)

特長

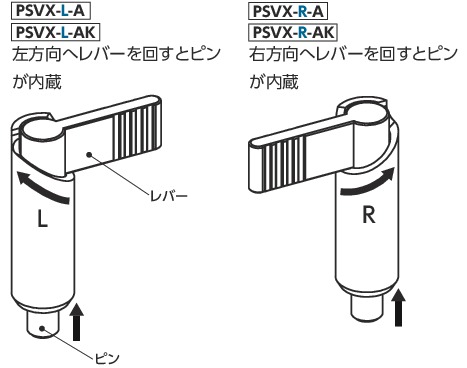

  • レバーを回してピンの出入りを操作するインデックスプランジャ。
  • レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。
  • レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。
  • 商品記号により、レバーの操作方向が選択できます。

PSVX-Aインデックスプランジャ - レバータイプ -180° 回転制限

  • 品番の末尾記号により、ロックナットの有無が選択できます。
末尾記号 ロックナット
A なし*1
AK あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス
