  • インデックスプランジャ

インデックスプランジャ - T字ノブタイプ

Indexing Plunger - T-Knob style

PTX

安全上の注意

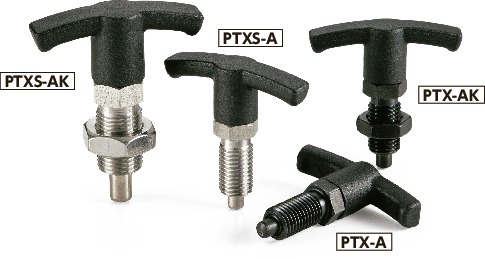

PTXインデックスプランジャ - T字ノブタイプ

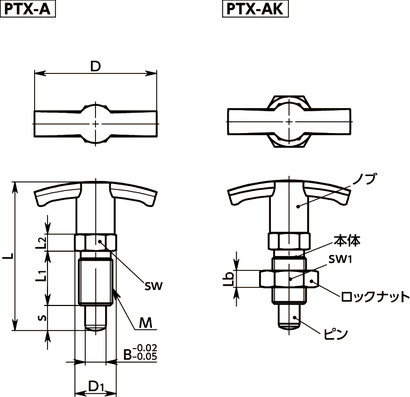

形状図

PTXインデックスプランジャ - T字ノブタイプ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
M(細目)
ねじの呼び
すべて
M12
M16
M20
B
すべて
6
8
10
12
s
すべて
6
9
8
12
15

単位 : mm

品番 ロックナットの
有無		 M(細目)
ねじの呼び		 ピッチ D D1 L L1 L2 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 適用カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PTX-6-6-A - M12 1.5 54 16.2 54 22 6 - 14 - 6 6 6.5/19 31 2530 PXCS-12-14-＊＊ 1,460 1,606 CAD カート 在庫品
PTX-6-9-A - M12 1.5 54 16.2 57 22 6 - 14 - 6 9 6/25 31 2530 PXCS-12-14-＊＊ 1,590 1,749 CAD カート 在庫品
PTX-8-8-A - M16 1.5 59 19.6 67 26 8 - 17 - 8 8 8.5/26 65 4500 PXCS-16-17-＊＊ 1,880 2,068 CAD カート 在庫品
PTX-8-12-A - M16 1.5 59 19.6 71 26 8 - 17 - 8 12 8.5/28 65 4500 PXCS-16-17-＊＊ 1,950 2,145 CAD カート 在庫品
PTX-10-12-A - M16 1.5 59 19.6 71 26 8 - 17 - 10 12 9.5/38 66 7030 PXCS-16-17-＊＊ 2,080 2,288 CAD カート 在庫品
PTX-12-15-A - M20 1.5 59 25.4 83 33 10 - 22 - 12 15 11.5/40 121 10100 PXCS-20-22-＊＊ 2,790 3,069 CAD カート 在庫品
PTX-6-6-AK ○ M12 1.5 54 16.2 54 22 6 6 14 18 6 6 6.5/19 39 2530 PXCS-12-14-＊＊ 1,510 1,661 CAD カート 在庫品
PTX-6-9-AK ○ M12 1.5 54 16.2 57 22 6 6 14 18 6 9 6/25 39 2530 PXCS-12-14-＊＊ 1,650 1,815 CAD カート 在庫品
PTX-8-8-AK ○ M16 1.5 59 19.6 67 26 8 8 17 24 8 8 8.5/26 83 4500 PXCS-16-17-＊＊ 1,980 2,178 CAD カート 在庫品
PTX-8-12-AK ○ M16 1.5 59 19.6 71 26 8 8 17 24 8 12 8.5/28 83 4500 PXCS-16-17-＊＊ 2,070 2,277 CAD カート 在庫品
PTX-10-12-AK ○ M16 1.5 59 19.6 71 26 8 8 17 24 10 12 9.5/38 84 7030 PXCS-16-17-＊＊ 2,200 2,420 CAD カート 在庫品
PTX-12-15-AK ○ M20 1.5 59 25.4 83 33 10 10 22 30 12 15 11.5/40 154 10100 PXCS-20-22-＊＊ 2,890 3,179 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PTX-A PTX-AK
ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒）
本体 SUM22L
四三酸化鉄皮膜（黒）		 SUM22L
四三酸化鉄皮膜（黒）
ピン S45C（硬度50 - 60HRC） S45C（硬度50 - 60HRC）
スプリング SUS301 SUS301
ロックナット S45C
四三酸化鉄皮膜（黒）

特長

  • 力をかけやすいT字ノブで操作するインデックスプランジャ。
  • ノブ以外の寸法は、PLX（PLX）と同一です。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナット
PTX-A なし＊1
PTX-AK あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）


関連商品

取りつけ部に対して本体のねじが長い場合、ねじ込み長さの調整にインデックスプランジャ用カラーPXCSをご使用ください。
PXCS

PTXインデックスプランジャ - T字ノブタイプ


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
