  • プランジャ

ミニボールプランジャ

Miniature Ball Plunger

PNBF-KN

安全上の注意

PNBF-KNミニボールプランジャ

正しい使い方　ここがポイント！

動画はPAF（PAF）を用いた例です。本商品でも同様の操作で使用できます。


形状図

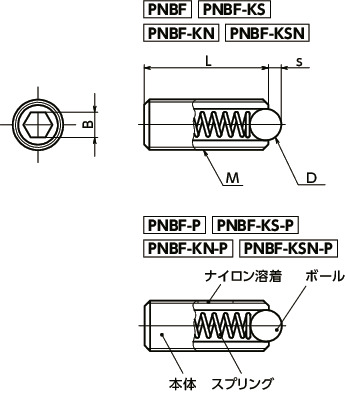

PNBF-KN 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8
M10
M12
M16
M20
M24
L
すべて
8
12
14
15
18
23
26
33
43
48
タイプ
すべて
軽荷重
重荷重

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ s L D B 適用ボールボタン 荷重(N)
min./max.		 質量
(g)		 ゆるみ
止め		 タイプ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PNBF-3-KN M3 0.5 0.4 8 1.5 1.5 - 3/4.5 0.3 なし 軽荷重 910 1,001 CAD カート 在庫品
PNBF-4-KN M4 0.7 0.8 12 2.5 2 BB-5 6/14.5 0.6 なし 軽荷重 760 836 CAD カート 在庫品
PNBF-5-KN M5 0.8 0.9 14 3 2.5 BB-5 8/14 0.9 なし 軽荷重 760 836 CAD カート 在庫品
PNBF-6-KN M6 1 1 15 3.5 3 BB-6 11/18 1.5 なし 軽荷重 760 836 CAD カート 在庫品
PNBF-8-KN M8 1.25 1.5 18 4.5 4 BB-8 18/31 3.5 なし 軽荷重 990 1,089 CAD カート 在庫品
PNBF-10-KN M10 1.5 2 23 6 5 BB-10 24/45 7 なし 軽荷重 1,190 1,309 CAD カート 在庫品
PNBF-12-KN M12 1.75 2.5 26 8 6 BB-12 26/49 10 なし 軽荷重 1,490 1,639 CAD カート 在庫品
PNBF-16-KN M16 2 3.5 33 10 8 BB-16 41/86 24 なし 軽荷重 2,580 2,838 CAD カート 在庫品
PNBF-20-KN M20 2.5 4.5 43 12 10 BB-16 56/111 43 なし 軽荷重 4,350 4,785 CAD カート 在庫品
PNBF-24-KN M24 3 5.5 48 15 12 BB-16 81/151 70 なし 軽荷重 7,110 7,821 CAD カート 在庫品
PNBF-4-KSN M4 0.7 0.8 12 2.5 2 BB-5 12/18 0.6 なし 重荷重 1,850 2,035 CAD カート 実働10日目出荷
PNBF-5-KSN M5 0.8 0.9 14 3 2.5 BB-5 15/22 0.9 なし 重荷重 1,490 1,639 CAD カート 在庫品
PNBF-6-KSN M6 1 1 15 3.5 3 BB-6 19/28 1.5 なし 重荷重 1,490 1,639 CAD カート 在庫品
PNBF-8-KSN M8 1.25 1.5 18 4.5 4 BB-8 36/62 3.5 なし 重荷重 1,620 1,782 CAD カート 在庫品
PNBF-10-KSN M10 1.5 2 23 6 5 BB-10 57/104 7 なし 重荷重 1,860 2,046 CAD カート 在庫品
PNBF-12-KSN M12 1.75 2.5 26 8 6 BB-12 61/110 10 なし 重荷重 2,490 2,739 CAD カート 在庫品
PNBF-16-KSN M16 2 3.5 33 10 8 BB-16 68/142 24 なし 重荷重 3,820 4,202 CAD カート 在庫品
PNBF-20-KSN M20 2.5 4.5 43 12 10 BB-16 84/166 43 なし 重荷重 4,870 5,357 CAD カート 在庫品
PNBF-24-KSN M24 3 5.5 48 15 12 BB-16 127/237 70 なし 重荷重 7,780 8,558 CAD カート 在庫品
PNBF-3-KN-P M3 0.5 0.4 8 1.5 1.5 - 3/4.5 0.3 あり 軽荷重 1,190 1,309 CAD カート 在庫品
PNBF-4-KN-P M4 0.7 0.8 12 2.5 2 BB-5 6/14.5 0.6 あり 軽荷重 900 990 CAD カート 在庫品
PNBF-5-KN-P M5 0.8 0.9 14 3 2.5 BB-5 8/14 0.9 あり 軽荷重 950 1,045 CAD カート 在庫品
PNBF-6-KN-P M6 1 1 15 3.5 3 BB-6 11/18 1.5 あり 軽荷重 950 1,045 CAD カート 在庫品
PNBF-8-KN-P M8 1.25 1.5 18 4.5 4 BB-8 18/31 3.5 あり 軽荷重 1,210 1,331 CAD カート 在庫品
PNBF-10-KN-P M10 1.5 2 23 6 5 BB-10 24/45 7 あり 軽荷重 1,580 1,738 CAD カート 在庫品
PNBF-12-KN-P M12 1.75 2.5 26 8 6 BB-12 26/49 10 あり 軽荷重 2,020 2,222 CAD カート 在庫品
PNBF-16-KN-P M16 2 3.5 33 10 8 BB-16 41/86 24 あり 軽荷重 2,990 3,289 CAD カート 在庫品
PNBF-4-KSN-P M4 0.7 0.8 12 2.5 2 BB-5 12/18 0.6 あり 重荷重 2,600 2,860 CAD カート 実働10日目出荷
PNBF-5-KSN-P M5 0.8 0.9 14 3 2.5 BB-5 15/22 0.9 あり 重荷重 2,020 2,222 CAD カート 在庫品
PNBF-6-KSN-P M6 1 1 15 3.5 3 BB-6 19/28 1.5 あり 重荷重 1,960 2,156 CAD カート 在庫品
PNBF-8-KSN-P M8 1.25 1.5 18 4.5 4 BB-8 36/62 3.5 あり 重荷重 2,140 2,354 CAD カート 在庫品
PNBF-10-KSN-P M10 1.5 2 23 6 5 BB-10 57/104 7 あり 重荷重 2,770 3,047 CAD カート 在庫品
PNBF-12-KSN-P M12 1.75 2.5 26 8 6 BB-12 61/110 10 あり 重荷重 3,440 3,784 CAD カート 在庫品
PNBF-16-KSN-P M16 2 3.5 33 10 8 BB-16 68/142 24 あり 重荷重 5,700 6,270 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PNBF-KN/PNBF-KSN＊1 PNBF-KN-P PNBF-KSN-P
本体 SUS303 SUS303 SUS303
ボール SUS420C、焼入れ SUS420C、焼入れ SUS420C、焼入れ
スプリング SUS631相当 SUS631相当 SUS631相当
ゆるみ止め - ナイロン溶着（青） ナイロン溶着（緑）

＊1：　PNBF-KSPNBF-KSNはPNBFPNBF-KNと区別するため、ねじ部に2本線のレーザー刻印を施しています。


特長

  • スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります。
  • 品番の末尾記号により、材質・荷重タイプ・ゆるみ止めの有無が選択できます。
末尾記号 材質 荷重タイプ ゆるみ止め
記号なし スティール 軽荷重 なし
P スティール 軽荷重 あり
KS スティール 重荷重 なし
KS-P スティール 重荷重 あり
KN ステンレス 軽荷重 なし
KN-P ステンレス 軽荷重 あり
KSN ステンレス 重荷重 なし
KSN-P ステンレス 重荷重 あり

関連商品

受け側には耐摩耗性にすぐれたボールボタンBBをご使用ください。
