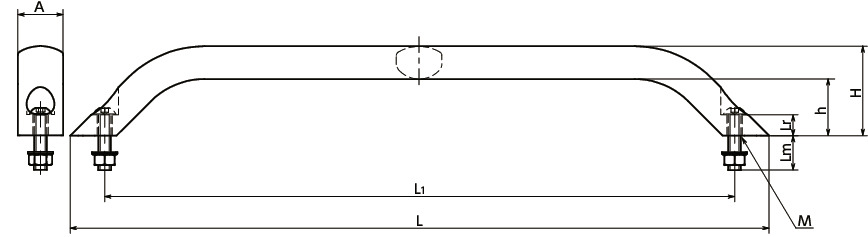

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M | Lm | Lr | W | H | h | L | L1 | D | W1 | D1 | a | A | t | 質量 (g) |
許容荷重＊1 (N) |
本体 カラー |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBLC-28-250-BK | M8 | 18.2 | 11.8 | - | 63 | 45 | 290 | 250 | - | - | - | - | 28 | 10 | 373 | 1000 | BK | 9,460 | 10,406 | CAD | カート | 実働10日目出荷 |
| UBLC-28-250-AL | M8 | 18.2 | 11.8 | - | 63 | 45 | 290 | 250 | - | - | - | - | 28 | 10 | 373 | 1000 | AL | 11,800 | 12,980 | CAD | カート | 実働10日目出荷 |
＊1： 人の手で使用する許容荷重です。
材質・仕上げ
| UBLC-AL | UBLC-BK | |
|---|---|---|
| 本体 | アルミニウム合金 アルマイト処理 |
アルミニウム合金 静電塗装（つや消し黒） |
| 六角穴付きなべ小ねじ | SUS304 | SUS304 |
| ナット | SUS304 | SUS304 |
| 座金 | SUS304 | SUS304 |
特長
- 前面から取りつける取っ手。
- 握りやすく、デザイン性にすぐれた取っ手。工作機械の扉などの用途に適しています。
- 取りつけ寸法は、250mm - 800mmのワイドバリエーション。
- 取っ手の太さは、28mm・36mmの2種類があります。
- 表面処理のバリエーションは2種類。品番の末尾記号により選択できます。
| 末尾記号 | 表面処理 |
|---|---|
| AL | アルマイト処理 |
| BK | 静電塗装（つや消し黒） |
- 静電塗装は、傷がつきにくいつや消しタイプ。高級感のある外観です。
- 全サイズに取りつけ用の六角穴付きなべ小ねじ（A=28：M8×30、A=36：M10×40）・ナット・座金が付属しています。
