• 取っ手

URHS

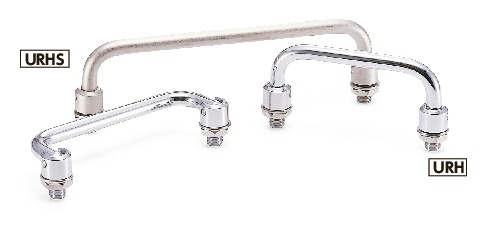

リトラクタブル取っ手

Retractable Pull

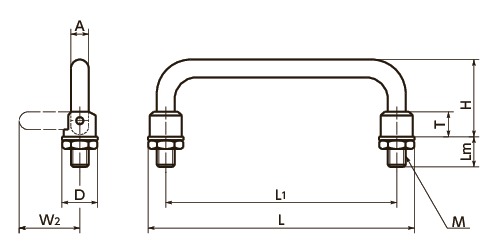

形状図

URHSリトラクタブル取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
10
L1
すべて
100
120
180

単位 : mm

品番 M Lm H W2 T A D L L1 質量
(g)
許容荷重*1
(N)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
URHS-100 M10×1 14 43 34 14 10 18 118 100 148 1000 7,230 CAD カート 在庫品
URHS-120 M10×1 14 43 34 14 10 18 138 120 160 1000 7,270 CAD カート 在庫品
URHS-180 M10×1 14 43 34 14 10 18 198 180 196 1000 7,410 CAD カート 在庫品

*1: 人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

URHS ステンレス製
取っ手部 SUS303
ナット SUS304
座金 SUS304

特長

  • 折りたたみ式の取っ手。
  • 使用しないときは、取っ手本体を倒すことができます。
  • 握りやすい太さ、信頼性・安定性にすぐれた形状・寸法です。
  • 全商品に取りつけ用のナット・座金が付属しています。

取りつけ部の厚さは7mm以下にしてください。
