• インデックスプランジャ

PLAXS-12-15-AK

インデックスプランジャ

Indexing Plunger

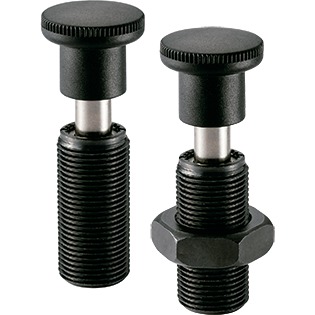

PLAXS-12-15-AKの形状図

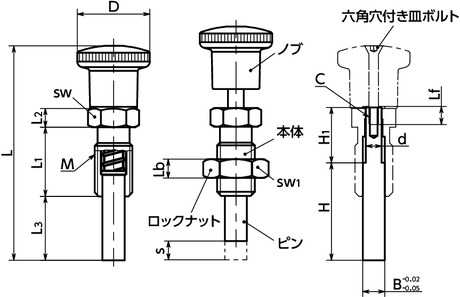

PLAXSインデックスプランジャ寸法図

単位 : mm

品番 ロックナットの
有無
B s M(細目)
ねじの呼び
ピッチ D d C L L1 L2 L3 Lb sw sw1 Lf H H1 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PLAXS-12-15-AK 12 17 M20 1.5 33 9 M6 106.5 33 10 35 10 22 30 13.5 47.3 31.3 11.5/40 177 10400 8,470 9,317 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

PLAXS-12-15-AKの材質・仕上げ

PLAXS-A PLAXS-AK
ノブ ナイロン6(つや消し黒) ナイロン6(つや消し黒)
本体 SUS303 SUS303
ピン SUS303 SUS303
スプリング SUS301 SUS301
六角穴付き皿ねじ SUS304 SUS304
ロックナット SUS303

PLAXS-12-15-AKの特長

  • ピンの脱着が可能なインデックスプランジャ。
  • ピンを取りはずすことで、ピン先端の追加工が容易に行えます。
  • ピンは六角穴付き皿ボルトで固定します。
  • 各ピン径について2種類のストロークを標準化
    (ピン径:φ10・φ12を除く)。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナットの有無
PLAXS-A なし*1
PLAXS-AK あり

*1 ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


強度

品番 ピンのせん断荷重(N)
PLAXS-7 3570
PLAXS-8 4660
PLAXS-10 7280
PLAXS-12 10400

適用カラー

品番 PXCS PXCS
PLAXS-7 PXCS-12-14-**
PLAXS-8 PXCS-16-17-**
PLAXS-10 PXCS-16-17-**
PLAXS-12 PXCS-20-22-**
