• クランピングスクリュー・グラブスクリュー

スラストパッドつきグラブスクリュー - ボールポイントタイプ

Grub Screw with Thrust Pad - Ball Point Type

SGB-SBP

形状図

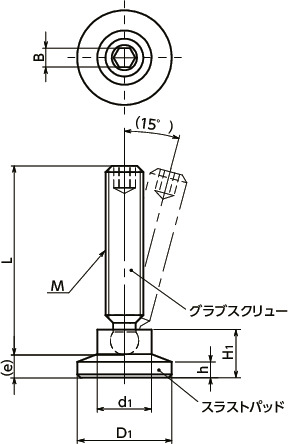

SGB-SBPスラストパッドつきグラブスクリュー - ボールポイントタイプ 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12

単位 : mm

品番 M(並目)
ねじの呼び
ピッチ D1 d1 L B H1 h e 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
SGB-M6-30-SBP15 M6 1 15 8.6 30 3 7.6 2.5 3.6 7.6 350 385 CAD カート 在庫品
SGB-M6-40-SBP15 M6 1 15 8.6 40 3 7.6 2.5 3.6 9.8 370 407 CAD カート 在庫品
SGB-M6-50-SBP15 M6 1 15 8.6 50 3 7.6 2.5 3.6 12 380 418 CAD カート 在庫品
SGB-M6-30-SBP18 M6 1 18 10.8 30 3 9.2 2.5 5.2 8.6 360 396 CAD カート 在庫品
SGB-M6-40-SBP18 M6 1 18 10.8 40 3 9.2 2.5 5.2 10.8 380 418 CAD カート 在庫品
SGB-M6-50-SBP18 M6 1 18 10.8 50 3 9.2 2.5 5.2 13 390 429 CAD カート 在庫品
SGB-M6-30-SBP21 M6 1 21 12.8 30 3 10 3 6 9.6 370 407 CAD カート 在庫品
SGB-M6-40-SBP21 M6 1 21 12.8 40 3 10 3 6 11.8 390 429 CAD カート 在庫品
SGB-M6-50-SBP21 M6 1 21 12.8 50 3 10 3 6 14 400 440 CAD カート 在庫品
SGB-M6-30-SBP25 M6 1 25 13 30 3 10.5 3 6.5 11.6 410 451 CAD カート 在庫品
SGB-M6-40-SBP25 M6 1 25 13 40 3 10.5 3 6.5 13.8 430 473 CAD カート 在庫品
SGB-M6-50-SBP25 M6 1 25 13 50 3 10.5 3 6.5 16 440 484 CAD カート 在庫品
SGB-M6-30-SBP32 M6 1 32 14 30 3 11 3 7 13.6 520 572 CAD カート 在庫品
SGB-M6-40-SBP32 M6 1 32 14 40 3 11 3 7 15.8 540 594 CAD カート 在庫品
SGB-M6-50-SBP32 M6 1 32 14 50 3 11 3 7 18 550 605 CAD カート 在庫品
SGB-M8-25-SBP15 M8 1.25 15 8.6 25 4 7.6 2.5 2.5 10 380 418 CAD カート 在庫品
SGB-M8-40-SBP15 M8 1.25 15 8.6 40 4 7.6 2.5 2.5 13 400 440 CAD カート 在庫品
SGB-M8-50-SBP15 M8 1.25 15 8.6 50 4 7.6 2.5 2.5 16 420 462 CAD カート 在庫品
SGB-M8-63-SBP15 M8 1.25 15 8.6 63 4 7.6 2.5 2.5 20 450 495 CAD カート 在庫品
SGB-M8-25-SBP18 M8 1.25 18 10.8 25 4 9.2 2.5 4.2 11 390 429 CAD カート 在庫品
SGB-M8-40-SBP18 M8 1.25 18 10.8 40 4 9.2 2.5 4.2 14 410 451 CAD カート 在庫品
SGB-M8-50-SBP18 M8 1.25 18 10.8 50 4 9.2 2.5 4.2 17 430 473 CAD カート 在庫品
SGB-M8-63-SBP18 M8 1.25 18 10.8 63 4 9.2 2.5 4.2 21 460 506 CAD カート 在庫品
SGB-M8-25-SBP21 M8 1.25 21 12.8 25 4 10 3 5 12 400 440 CAD カート 在庫品
SGB-M8-40-SBP21 M8 1.25 21 12.8 40 4 10 3 5 15 420 462 CAD カート 在庫品
SGB-M8-50-SBP21 M8 1.25 21 12.8 50 4 10 3 5 18 440 484 CAD カート 在庫品
SGB-M8-63-SBP21 M8 1.25 21 12.8 63 4 10 3 5 22 470 517 CAD カート 在庫品
SGB-M8-25-SBP25 M8 1.25 25 13 25 4 10.5 3 5.5 14 440 484 CAD カート 在庫品
SGB-M8-40-SBP25 M8 1.25 25 13 40 4 10.5 3 5.5 17 460 506 CAD カート 在庫品
SGB-M8-50-SBP25 M8 1.25 25 13 50 4 10.5 3 5.5 20 480 528 CAD カート 在庫品
SGB-M8-63-SBP25 M8 1.25 25 13 63 4 10.5 3 5.5 24 510 561 CAD カート 在庫品
SGB-M8-25-SBP32 M8 1.25 32 14 25 4 11 3 6 16 550 605 CAD カート 在庫品
SGB-M8-40-SBP32 M8 1.25 32 14 40 4 11 3 6 19 570 627 CAD カート 在庫品
SGB-M8-50-SBP32 M8 1.25 32 14 50 4 11 3 6 22 590 649 CAD カート 在庫品
SGB-M8-63-SBP32 M8 1.25 32 14 63 4 11 3 6 26 620 682 CAD カート 在庫品
SGB-M8-25-SBP40 M8 1.25 40 16 25 4 13 4 8 20 580 638 CAD カート 在庫品
SGB-M8-40-SBP40 M8 1.25 40 16 40 4 13 4 8 23 600 660 CAD カート 在庫品
SGB-M8-50-SBP40 M8 1.25 40 16 50 4 13 4 8 26 620 682 CAD カート 在庫品
SGB-M8-63-SBP40 M8 1.25 40 16 63 4 13 4 8 30 650 715 CAD カート 在庫品
SGB-M8-25-SBP50 M8 1.25 50 16 25 4 15.5 4 10.4 24 700 770 CAD カート 実働10日目出荷
SGB-M8-40-SBP50 M8 1.25 50 16 40 4 15.5 4 10.4 27 720 792 CAD カート 実働10日目出荷
SGB-M8-50-SBP50 M8 1.25 50 16 50 4 15.5 4 10.4 30 740 814 CAD カート 実働10日目出荷
SGB-M8-63-SBP50 M8 1.25 50 16 63 4 15.5 4 10.4 34 770 847 CAD カート 実働10日目出荷
SGB-M10-40-SBP18 M10 1.5 18 10.8 40 5 9.2 2.5 3.8 18 500 550 CAD カート 在庫品
SGB-M10-50-SBP18 M10 1.5 18 10.8 50 5 9.2 2.5 3.8 24 500 550 CAD カート 在庫品
SGB-M10-63-SBP18 M10 1.5 18 10.8 63 5 9.2 2.5 3.8 31 540 594 CAD カート 在庫品
SGB-M10-80-SBP18 M10 1.5 18 10.8 80 5 9.2 2.5 3.8 39 580 638 CAD カート 在庫品
SGB-M10-40-SBP21 M10 1.5 21 12.8 40 5 10 3 4.3 19 510 561 CAD カート 在庫品
SGB-M10-50-SBP21 M10 1.5 21 12.8 50 5 10 3 4.3 25 510 561 CAD カート 在庫品
SGB-M10-63-SBP21 M10 1.5 21 12.8 63 5 10 3 4.3 32 550 605 CAD カート 在庫品
SGB-M10-80-SBP21 M10 1.5 21 12.8 80 5 10 3 4.3 40 590 649 CAD カート 在庫品
SGB-M10-40-SBP25 M10 1.5 25 13 40 5 10.5 3 4.6 21 550 605 CAD カート 在庫品
SGB-M10-50-SBP25 M10 1.5 25 13 50 5 10.5 3 4.6 27 550 605 CAD カート 在庫品
SGB-M10-63-SBP25 M10 1.5 25 13 63 5 10.5 3 4.6 34 590 649 CAD カート 在庫品
SGB-M10-80-SBP25 M10 1.5 25 13 80 5 10.5 3 4.6 42 630 693 CAD カート 在庫品
SGB-M10-40-SBP32 M10 1.5 32 14 40 5 11 3 5 23 660 726 CAD カート 在庫品
SGB-M10-50-SBP32 M10 1.5 32 14 50 5 11 3 5 29 660 726 CAD カート 在庫品
SGB-M10-63-SBP32 M10 1.5 32 14 63 5 11 3 5 36 700 770 CAD カート 在庫品
SGB-M10-80-SBP32 M10 1.5 32 14 80 5 11 3 5 44 740 814 CAD カート 在庫品
SGB-M10-40-SBP40 M10 1.5 40 16 40 5 13 4 7 27 690 759 CAD カート 在庫品
SGB-M10-50-SBP40 M10 1.5 40 16 50 5 13 4 7 33 690 759 CAD カート 在庫品
SGB-M10-63-SBP40 M10 1.5 40 16 63 5 13 4 7 40 730 803 CAD カート 在庫品
SGB-M10-80-SBP40 M10 1.5 40 16 80 5 13 4 7 48 770 847 CAD カート 在庫品
SGB-M10-40-SBP50 M10 1.5 50 16 40 5 15.5 4 9.3 31 810 891 CAD カート 実働10日目出荷
SGB-M10-50-SBP50 M10 1.5 50 16 50 5 15.5 4 9.3 37 810 891 CAD カート 実働10日目出荷
SGB-M10-63-SBP50 M10 1.5 50 16 63 5 15.5 4 9.3 44 850 935 CAD カート 実働10日目出荷
SGB-M10-80-SBP50 M10 1.5 50 16 80 5 15.5 4 9.3 52 890 979 CAD カート 実働10日目出荷
SGB-M12-40-SBP21 M12 1.75 21 12.8 40 6 10 3 3.4 28 620 682 CAD カート 在庫品
SGB-M12-63-SBP21 M12 1.75 21 12.8 63 6 10 3 3.4 44 640 704 CAD カート 在庫品
SGB-M12-80-SBP21 M12 1.75 21 12.8 80 6 10 3 3.4 56 730 803 CAD カート 在庫品
SGB-M12-100-SBP21 M12 1.75 21 12.8 100 6 10 3 3.4 71 820 902 CAD カート 在庫品
SGB-M12-40-SBP25 M12 1.75 25 13 40 6 10.5 3 3.6 30 660 726 CAD カート 在庫品
SGB-M12-63-SBP25 M12 1.75 25 13 63 6 10.5 3 3.6 46 680 748 CAD カート 在庫品
SGB-M12-80-SBP25 M12 1.75 25 13 80 6 10.5 3 3.6 58 770 847 CAD カート 在庫品
SGB-M12-100-SBP25 M12 1.75 25 13 100 6 10.5 3 3.6 73 860 946 CAD カート 在庫品
SGB-M12-40-SBP32 M12 1.75 32 14 40 6 11 3 4.2 32 770 847 CAD カート 在庫品
SGB-M12-63-SBP32 M12 1.75 32 14 63 6 11 3 4.2 48 790 869 CAD カート 在庫品
SGB-M12-80-SBP32 M12 1.75 32 14 80 6 11 3 4.2 60 880 968 CAD カート 在庫品
SGB-M12-100-SBP32 M12 1.75 32 14 100 6 11 3 4.2 75 970 1,067 CAD カート 在庫品
SGB-M12-40-SBP40 M12 1.75 40 16 40 6 13 4 6.2 36 800 880 CAD カート 在庫品
SGB-M12-63-SBP40 M12 1.75 40 16 63 6 13 4 6.2 52 820 902 CAD カート 在庫品
SGB-M12-80-SBP40 M12 1.75 40 16 80 6 13 4 6.2 64 910 1,001 CAD カート 在庫品
SGB-M12-100-SBP40 M12 1.75 40 16 100 6 13 4 6.2 79 1,000 1,100 CAD カート 在庫品
SGB-M12-40-SBP50 M12 1.75 50 16 40 6 15.5 4 8.7 40 920 1,012 CAD カート 実働10日目出荷
SGB-M12-63-SBP50 M12 1.75 50 16 63 6 15.5 4 8.7 56 940 1,034 CAD カート 実働10日目出荷
SGB-M12-80-SBP50 M12 1.75 50 16 80 6 15.5 4 8.7 68 1,030 1,133 CAD カート 実働10日目出荷
SGB-M12-100-SBP50 M12 1.75 50 16 100 6 15.5 4 8.7 83 1,120 1,232 CAD カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

SGB-SBP
グラブスクリュー SUM22L
四三酸化鉄皮膜(黒)
スラストパッド ポリアセタール(つや消し黒)

特長

  • スラストパッドつきグラブスクリュー。
  • ワークの締めつけや、位置決め・ストッパなどの用途に使用できます。
  • レバー・ノブなどに組みつけてご使用ください。
  • パッドはプラスティック製のため、ワークを傷つけません。
  • スラストパッドはグラブスクリューに対して約15°まで傾きます。ワークの表面が不均一あるいは傾いている場合などに効果的です。
  • グラブスクリューとスラストパッドは組みつけ前の状態で出荷します。グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。

関連商品

グラブスクリューおよびスラストパッドは単体でもご注文いただけます。
