KSM/セブンロブノブ（おねじ）

Seven Lobe Knob

安全上の注意

KSMセブンロブノブ（おねじ）

形状図

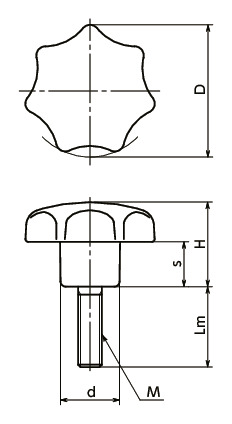

KSMセブンロブノブ（おねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
M8
M10
M12
Lm
すべて
10
15
20
25
30
16
35
45
60
40
50
55
SEMI規格準拠
すべて
-
○

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KSM-25-M5-10 25 M5 0.8 10 16 8 12 4 - 160 176 CAD カート 在庫品
KSM-25-M5-15 25 M5 0.8 15 16 8 12 5 - 160 176 CAD カート 在庫品
KSM-25-M5-20 25 M5 0.8 20 16 8 12 7 - 160 176 CAD カート 在庫品
KSM-25-M5-25 25 M5 0.8 25 16 8 12 8 - 160 176 CAD カート 在庫品
KSM-25-M5-30 25 M5 0.8 30 16 8 12 9 - 160 176 CAD カート 在庫品
KSM-32-M6-10 32 M6 1 10 20 10 14 8 - 160 176 CAD カート 在庫品
KSM-32-M6-16 32 M6 1 16 20 10 14 9 - 160 176 CAD カート 在庫品
KSM-32-M6-20 32 M6 1 20 20 10 14 10 - 160 176 CAD カート 在庫品
KSM-32-M6-25 32 M6 1 25 20 10 14 12 - 160 176 CAD カート 在庫品
KSM-32-M6-30 32 M6 1 30 20 10 14 13 - 160 176 CAD カート 在庫品
KSM-32-M6-35 32 M6 1 35 20 10 14 14 - 160 176 CAD カート 在庫品
KSM-32-M6-45 32 M6 1 45 20 10 14 16 - 180 198 CAD カート 在庫品
KSM-32-M6-60 32 M6 1 60 20 10 14 20 - 190 209 CAD カート 在庫品
KSM-40-M8-16 40 M8 1.25 16 25 13 18 19 - 250 275 CAD カート 在庫品
KSM-40-M8-20 40 M8 1.25 20 25 13 18 21 - 260 286 CAD カート 在庫品
KSM-40-M8-25 40 M8 1.25 25 25 13 18 23 - 260 286 CAD カート 在庫品
KSM-40-M8-30 40 M8 1.25 30 25 13 18 25 - 260 286 CAD カート 在庫品
KSM-40-M8-35 40 M8 1.25 35 25 13 18 27 - 260 286 CAD カート 在庫品
KSM-40-M8-40 40 M8 1.25 40 25 13 18 29 - 260 286 CAD カート 在庫品
KSM-40-M8-50 40 M8 1.25 50 25 13 18 34 - 300 330 CAD カート 在庫品
KSM-40-M8-55 40 M8 1.25 55 25 13 18 36 - 300 330 CAD カート 在庫品
KSM-50-M10-15 50 M10 1.5 15 32 17 22 44 - 330 363 CAD カート 在庫品
KSM-50-M10-20 50 M10 1.5 20 32 17 22 47 - 330 363 CAD カート 在庫品
KSM-50-M10-25 50 M10 1.5 25 32 17 22 49 - 330 363 CAD カート 在庫品
KSM-50-M10-30 50 M10 1.5 30 32 17 22 52 - 330 363 CAD カート 在庫品
KSM-50-M10-35 50 M10 1.5 35 32 17 22 55 - 390 429 CAD カート 在庫品
KSM-50-M10-40 50 M10 1.5 40 32 17 22 57 - 390 429 CAD カート 在庫品
KSM-50-M10-45 50 M10 1.5 45 32 17 22 59 - 390 429 CAD カート 在庫品
KSM-50-M10-55 50 M10 1.5 55 32 17 22 64 - 430 473 CAD カート 在庫品
KSM-63-M12-20 63 M12 1.75 20 40 21 26 82 ○ 620 682 CAD カート 在庫品
KSM-63-M12-25 63 M12 1.75 25 40 21 26 86 ○ 620 682 CAD カート 在庫品
KSM-63-M12-30 63 M12 1.75 30 40 21 26 91 ○ 620 682 CAD カート 在庫品
KSM-63-M12-35 63 M12 1.75 35 40 21 26 96 ○ 620 682 CAD カート 在庫品
KSM-63-M12-40 63 M12 1.75 40 40 21 26 100 ○ 650 715 CAD カート 在庫品
KSM-63-M12-50 63 M12 1.75 50 40 21 26 108 ○ 850 935 CAD カート 在庫品
KSM-63-M12-60 63 M12 1.75 60 40 21 26 117 ○ 900 990 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

KSM
ノブ ナイロン6（つや消し黒）
ねじ部 SUM22L
三価クロメート処理

特長

  • 7角形は人間の手になじむ理想的なかたちです。
  • ノブの材質はナイロン6とフェノール樹脂を標準化。
  • めねじタイプのセブンロブノブがあります。
    KSFKSFSKSFKSFS
    KSF-PFKSF-PF
  • 商品記号により、ノブ・ねじ部の材質が選択できます。
商品記号 ノブの材質 ねじ部の材質
KSM ナイロン6 スティール
KSMS ナイロン6 ステンレス
KSM-PF フェノール樹脂 スティール
