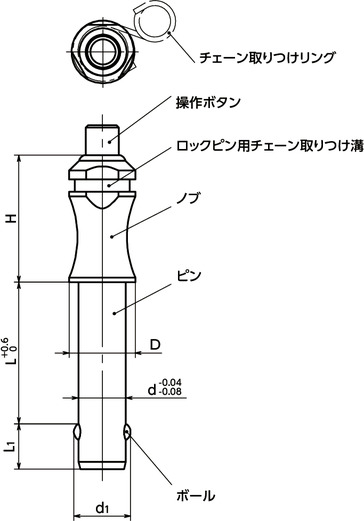

形状図
PABLS-HはPABLSと区別するため、ピン先端に溝加工を施しています。
寸法・CAD・価格
単位 : mm
| 品番 | L | L1 | d | d1 | D | H | 二面せん断荷重＊1 (kN) | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PABLS-10-15-H | 15 | 9.6 | 10 | 12 | 14 | 27 | 100 | 36 | 10,300 | 11,330 | CAD | カート | 非在庫品 |
| PABLS-10-20-H | 20 | 9.6 | 10 | 12 | 14 | 27 | 100 | 39 | 10,100 | 11,110 | CAD | カート | 実働10日目出荷 |
| PABLS-10-25-H | 25 | 9.6 | 10 | 12 | 14 | 27 | 100 | 42 | 10,100 | 11,110 | CAD | カート | 在庫品 |
| PABLS-10-30-H | 30 | 9.6 | 10 | 12 | 14 | 27 | 100 | 45 | 10,500 | 11,550 | CAD | カート | 在庫品 |
| PABLS-10-35-H | 35 | 9.6 | 10 | 12 | 14 | 27 | 100 | 48 | 10,500 | 11,550 | CAD | カート | 実働10日目出荷 |
| PABLS-10-40-H | 40 | 9.6 | 10 | 12 | 14 | 27 | 100 | 51 | 10,500 | 11,550 | CAD | カート | 在庫品 |
| PABLS-10-45-H | 45 | 9.6 | 10 | 12 | 14 | 27 | 100 | 54 | 10,500 | 11,550 | CAD | カート | 実働10日目出荷 |
| PABLS-10-50-H | 50 | 9.6 | 10 | 12 | 14 | 27 | 100 | 57 | 10,500 | 11,550 | CAD | カート | 在庫品 |
| PABLS-10-60-H | 60 | 9.6 | 10 | 12 | 14 | 27 | 100 | 60 | 11,200 | 12,320 | CAD | カート | 実働10日目出荷 |
| PABLS-10-70-H | 70 | 9.6 | 10 | 12 | 14 | 27 | 100 | 69 | 11,400 | 12,540 | CAD | カート | 在庫品 |
| PABLS-10-80-H | 80 | 9.6 | 10 | 12 | 14 | 27 | 100 | 75 | 11,400 | 12,540 | CAD | カート | 在庫品 |
| PABLS-10-90-H | 90 | 9.6 | 10 | 12 | 14 | 27 | 100 | 81 | 11,600 | 12,760 | CAD | カート | 在庫品 |
| PABLS-10-100-H | 100 | 9.6 | 10 | 12 | 14 | 27 | 100 | 87 | 11,600 | 12,760 | CAD | カート | 在庫品 |
| PABLS-10-110-H | 110 | 9.6 | 10 | 12 | 14 | 27 | 100 | 93 | 11,900 | 13,090 | CAD | カート | 非在庫品 |
| PABLS-10-120-H | 120 | 9.6 | 10 | 12 | 14 | 27 | 100 | 99 | 12,300 | 13,530 | CAD | カート | 非在庫品 |
＊1： 表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
材質・仕上げ
| PABLS | PABLS-H | |
|---|---|---|
| ピン・ノブ | SUS303相当 | SUS630相当 |
| 操作ボタン | SUS303相当 | SUS630相当 |
| ボール | SUS420J2相当 | SUS420J2相当 |
| 内蔵スプリング | SUS631相当 | SUS631相当 |
| チェーン取りつけリング | SUS301 | SUS301 |
特長
- シンプルなボタンタイプのロックピン。
- コンパクトな設計が可能です。
- スピーディなワークの位置決め・固定ができます。
- 相手側穴からの抜け止めにはステンレス鋼球を使用。耐久性があります。
- せん断荷重の大きさにより、標準タイプと重荷重タイプがあります。重荷重タイプのせん断荷重は標準タイプの約1.5倍。
- チェーン取りつけリングが同梱されています。
-
品番の末尾記号により、荷重タイプが選択できます。
末尾記号なし----標準タイプ
末尾記号H----重荷重タイプ
適用ロックピン用チェーン
| ロックピン品番 | 適用ロックピン用チェーン品番 | ||||
|---|---|---|---|---|---|
| PBC PBC | PBCS PBCS | PRC PRC | PSRC PSRC | ||
| PABLS-5 | PABLS-5-H | PBC-＊-14 PBC-＊-18 |
PBCS-＊-14 PBCS-＊-18 |
PRC-＊-14 PRC-＊-18 |
PSRC-＊-14 PSRC-＊-18 |
| PABLS-6 | PABLS-6-H | ||||
| PABLS-8 | PABLS-8-H | ||||
| PABLS-10 | PABLS-10-H | PBC-＊-14 PBC-＊-18 PBC-＊-24 PBC-＊-30 |
PBCS-＊-14 PBCS-＊-18 PBCS-＊-24 PBCS-＊-30 |
PRC-＊-14 PRC-＊-18 PRC-＊-24 PRC-＊-30 |
PSRC-＊-14 PSRC-＊-18 PSRC-＊-24 |
| PABLS-12 | PABLS-12-H | ||||
| PABLS-16 | PABLS-16-H | ||||
| PABLS-20 | PABLS-20-H | ||||
| PABLS-25 | PABLS-25-H | ||||
ロックピン用チェーンの詳細は各商品ページを参照してください。
