  • ロックピン

PCPL-16

ロックピン

Lock Pins with Stainless Steel Pawl

安全上の注意

PCPLロックピン

正しい使い方　ここがポイント！


形状図

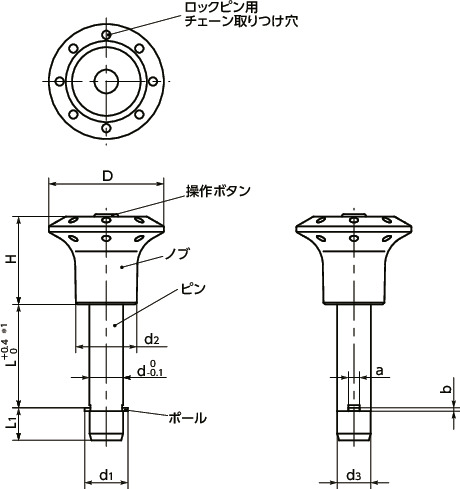

PCPLロックピン 寸法図

＊１：　ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

L
すべて
30
35
40
45
50
60
70
80
d
すべて
16

単位 : mm

品番 L L1 d d1 d3 d2 D H a b 二面せん断荷重＊1 (kN) 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PCPL-16-30 30 14.2 16 19 15.9 22 40 32 4.8 1.2 113 78 2,680 2,948 CAD カート 在庫品
PCPL-16-35 35 14.2 16 19 15.9 22 40 32 4.8 1.2 113 85 2,680 2,948 CAD カート 実働10日目出荷
PCPL-16-40 40 14.2 16 19 15.9 22 40 32 4.8 1.2 113 92 2,750 3,025 CAD カート 在庫品
PCPL-16-45 45 14.2 16 19 15.9 22 40 32 4.8 1.2 113 99 2,750 3,025 CAD カート 実働10日目出荷
PCPL-16-50 50 14.2 16 19 15.9 22 40 32 4.8 1.2 113 106 2,750 3,025 CAD カート 在庫品
PCPL-16-60 60 14.2 16 19 15.9 22 40 32 4.8 1.2 113 120 2,830 3,113 CAD カート 在庫品
PCPL-16-70 70 14.2 16 19 15.9 22 40 32 4.8 1.2 113 134 2,930 3,223 CAD カート 実働10日目出荷
PCPL-16-80 80 14.2 16 19 15.9 22 40 32 4.8 1.2 113 148 2,930 3,223 CAD カート 在庫品

＊1：　表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。

二面せん断荷重は、破断面が二面あるときの荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

PCPLロックピン


材質・仕上げ

PCPL
ノブ ナイロン6（つや消し黒）
操作ボタン ナイロン6（赤）
ピン SUM22L
三価クロメート処理
ポール SUS304相当
内蔵スプリング SUS301相当

特長

  • コストパフォーマンスを高めたロックピン。
  • 相手穴からの抜け止めには、ポール（ステンレス鋼板）を使用。
  • スピーディなワークの位置決め・固定ができます。

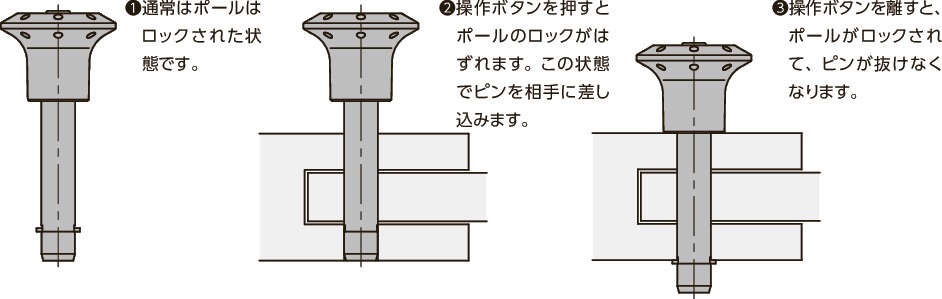

操作

PCPLロックピン


適用ロックピン用チェーン

ロックピン品番 適用ロックピン用チェーン品番
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PCPL-6 PCPLS-6 PCPLS-6-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-8 PCPLS-8 PCPLS-8-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-10 PCPLS-10 PCPLS-10-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-12 PCPLS-12 PCPLS-12-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-16 PCPLS-16 PCPLS-16-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-20 PCPLS-20 PCPLS-20-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14

ロックピン用チェーンの詳細は各商品ページを参照してください。


関連商品

ロックピンの紛失防止用に各種ロックピン用チェーンがあります。
PBC

PCPLロックピン


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
