  • ロックピン

PBPL-16

ロックピン - リングタイプ

Lock Pins with Stainless Steel Pawl - Ring type

安全上の注意

PBPLロックピン - リングタイプ

正しい使い方　ここがポイント！

動画はPCPL（PCPL）を用いた例です。本商品でも同様の操作で使用できます。


形状図

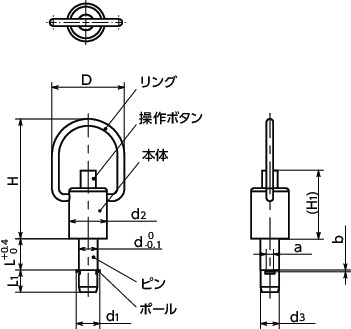

PBPLロックピン - リングタイプ 寸法図

寸法・CAD・価格

絞り込み

d
すべて
16
L
すべて
30
35
40
45
50
60
70
80
90
100
110
120
130
140
150

単位 : mm

品番 d d1 d3 d2 L L1 D H H1 a b 二面せん断荷重＊1 (kN) 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PBPL-16-30 16 18.7 15.9 20 30 14.2 32 46.5 33 4.8 1.2 113 100 4,280 4,708 CAD カート 実働10日目出荷
PBPL-16-35 16 18.7 15.9 20 35 14.2 32 46.5 33 4.8 1.2 113 109 4,280 4,708 CAD カート 実働10日目出荷
PBPL-16-40 16 18.7 15.9 20 40 14.2 32 46.5 33 4.8 1.2 113 115 4,380 4,818 CAD カート 実働10日目出荷
PBPL-16-45 16 18.7 15.9 20 45 14.2 32 46.5 33 4.8 1.2 113 121 4,380 4,818 CAD カート 実働10日目出荷
PBPL-16-50 16 18.7 15.9 20 50 14.2 32 46.5 33 4.8 1.2 113 126 4,380 4,818 CAD カート 在庫品
PBPL-16-60 16 18.7 15.9 20 60 14.2 32 46.5 33 4.8 1.2 113 142 4,450 4,895 CAD カート 実働10日目出荷
PBPL-16-70 16 18.7 15.9 20 70 14.2 32 46.5 33 4.8 1.2 113 156 4,570 5,027 CAD カート 実働10日目出荷
PBPL-16-80 16 18.7 15.9 20 80 14.2 32 46.5 33 4.8 1.2 113 167 4,570 5,027 CAD カート 実働10日目出荷
PBPL-16-90 16 18.7 15.9 20 90 14.2 32 46.5 33 4.8 1.2 113 185 5,320 5,852 CAD カート 実働10日目出荷
PBPL-16-100 16 18.7 15.9 20 100 14.2 32 46.5 33 4.8 1.2 113 200 5,400 5,940 CAD カート 実働10日目出荷
PBPL-16-110 16 18.7 15.9 20 110 14.2 32 46.5 33 4.8 1.2 113 210 5,510 6,061 CAD カート 実働10日目出荷
PBPL-16-120 16 18.7 15.9 20 120 14.2 32 46.5 33 4.8 1.2 113 225 5,670 6,237 CAD カート 実働10日目出荷
PBPL-16-130 16 18.7 15.9 20 130 14.2 32 46.5 33 4.8 1.2 113 240 5,810 6,391 CAD カート 実働10日目出荷
PBPL-16-140 16 18.7 15.9 20 140 14.2 32 46.5 33 4.8 1.2 113 255 5,950 6,545 CAD カート 実働10日目出荷
PBPL-16-150 16 18.7 15.9 20 150 14.2 32 46.5 33 4.8 1.2 113 270 6,070 6,677 CAD カート 実働10日目出荷

＊1：　表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。

二面せん断荷重は、破断面が二面あるときの荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

PBPLロックピン - リングタイプ


材質・仕上げ

PBPL
本体 SUM22L
三価クロメート処理
操作ボタン ナイロン6（赤）
ピン SUM22L
三価クロメート処理
リング SUS301相当
ポール SUS304相当
内蔵スプリング SUS301相当

特長

  • リングつきロックピン。
  • スピーディなワークの位置決め・固定ができます。
  • 取りつけ後にリングをたおせば、上部スペースを確保できます。
  • 相手穴からの抜け止めには、ポール（ステンレス鋼板）を使用。

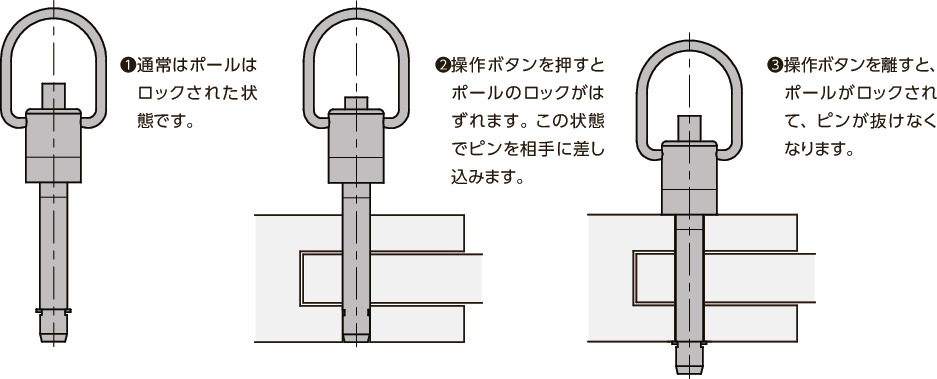

操作

PBPLロックピン - リングタイプ


適用ロックピン用チェーン

ロックピン品番 適用ロックピン用チェーン品番
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PBPL-6 PBC-＊-14
PBC-＊-18
PBC-＊-24
PBC-＊-30		 PBCS-＊-14
PBCS-＊-18
PBCS-＊-24
PBCS-＊-30		 PRC-＊-14
PRC-＊-18
PRC-＊-24
PRC-＊-30		 PSRC-＊-14
PSRC-＊-18
PSRC-＊-24
PBPL-8
PBPL-10
PBPL-12
PBPL-16

ロックピン用チェーンはリングに取りつけてください。
ロックピン用チェーンの詳細は各商品ページを参照してください。


ロックピンPBPLシリーズのバリエーション

・PBPL―――スティールピン、プラスティックボタン
・PBPLS―――ステンレスピン、プラスティックボタン
・PBPLS-NI――ステンレスピン、ステンレスボタン

関連商品

ロックピンの紛失防止用に各種ロックピン用チェーン・ケーブル・カールコードがあります。
PBCPBCSPBCPBCS
PRCPRC
PSRCPSRC

PBPL
